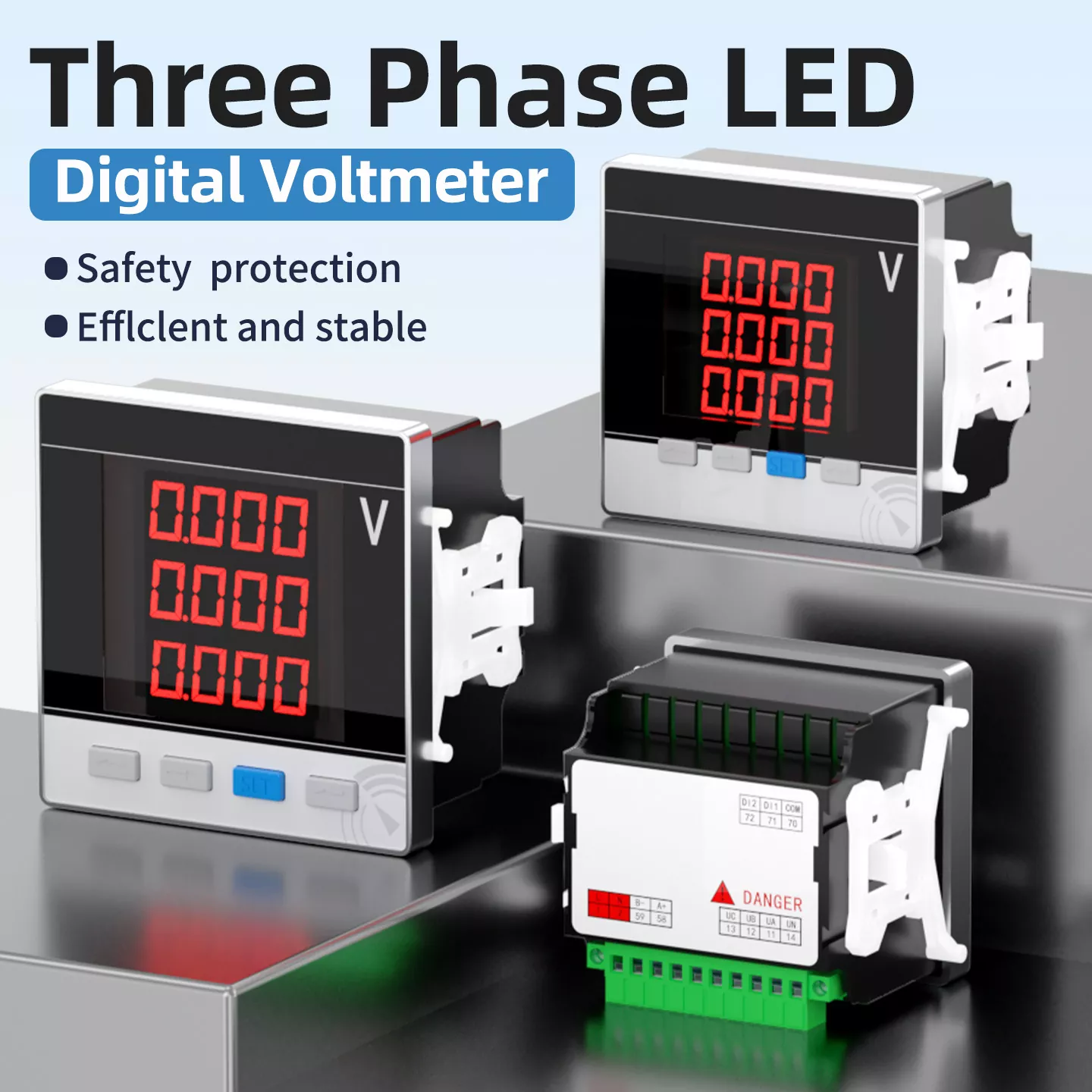

Trefas LED digital voltmeter

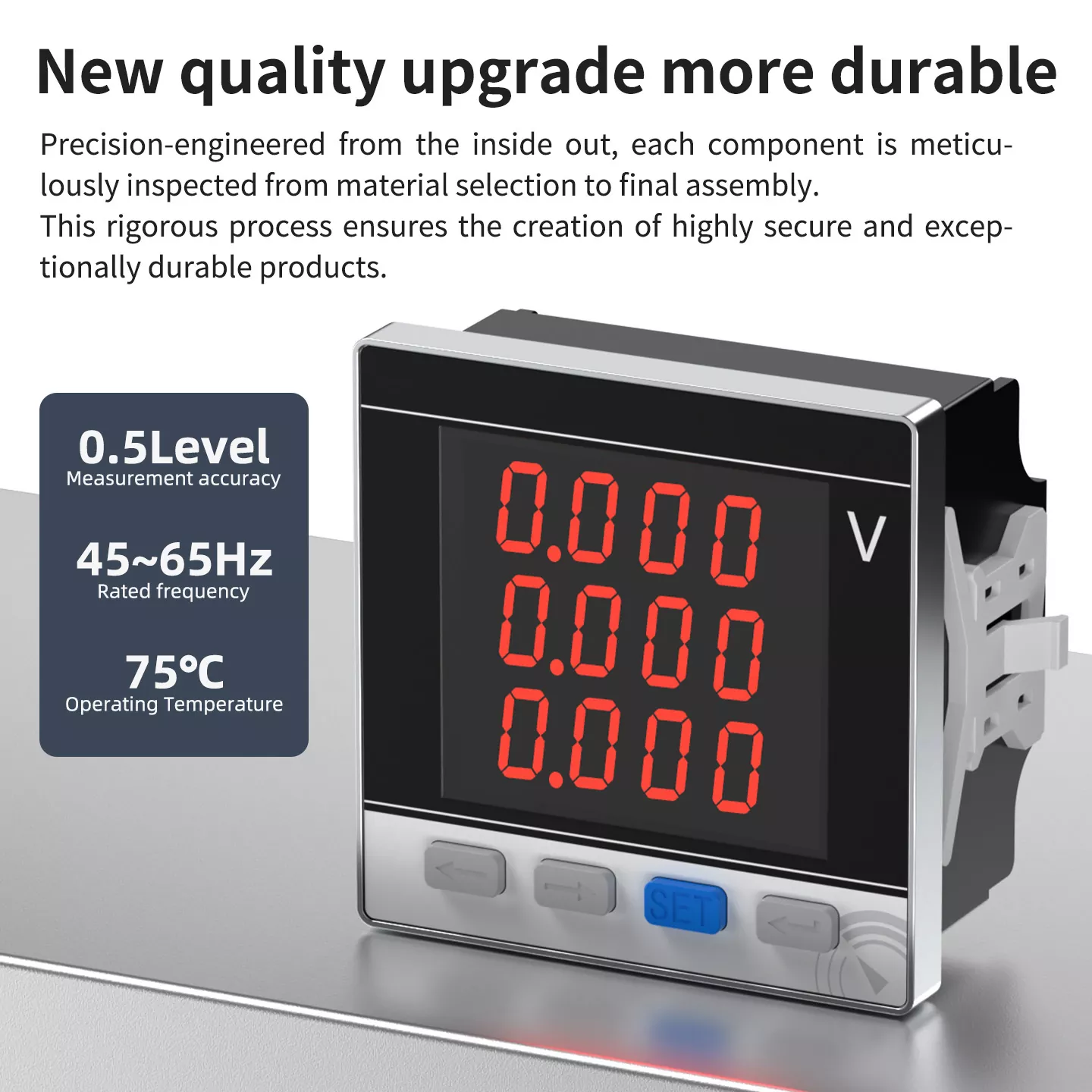

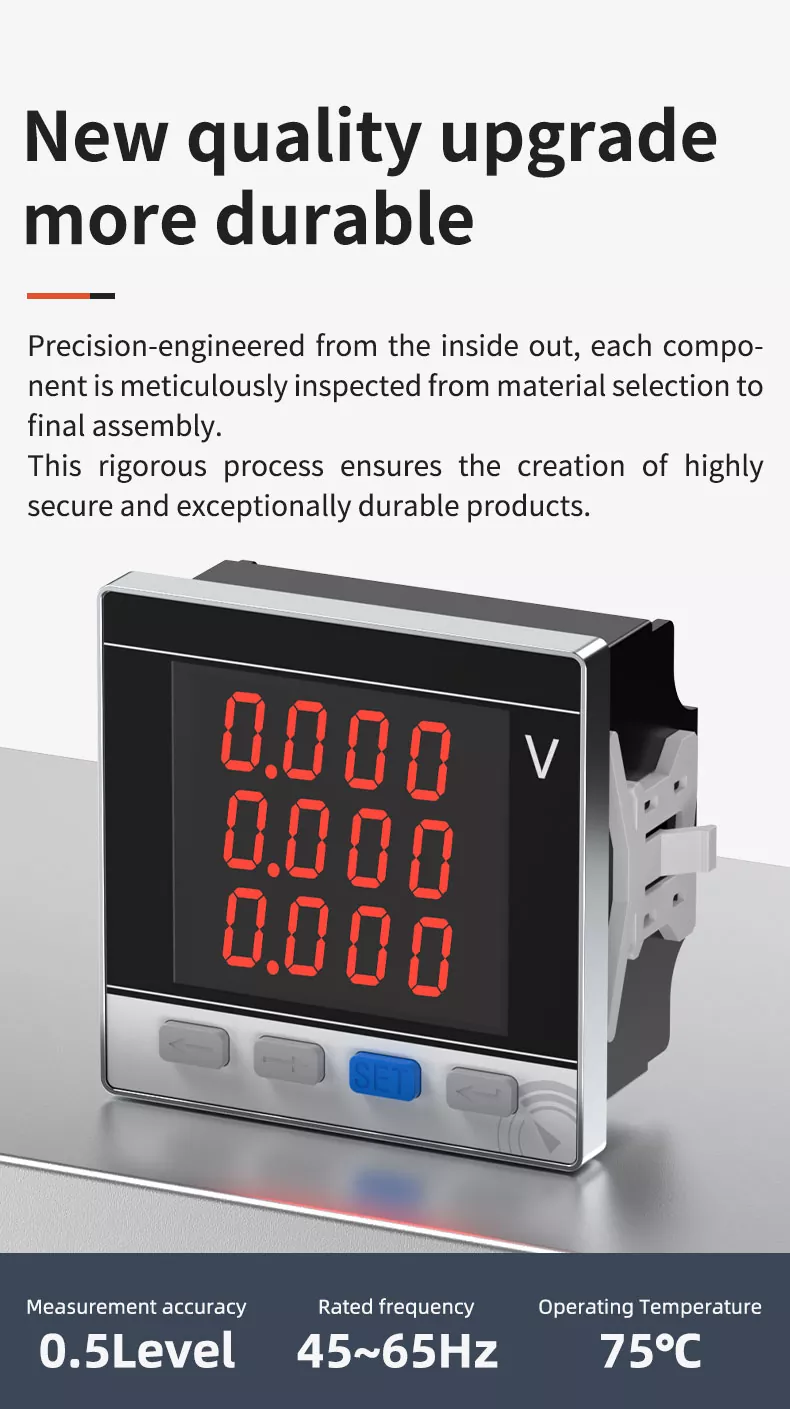

NY KVALITETSUPPGRADERING OCH MER HÅLLBAR

Vår trefas voltmeter har genomgått en full kvalitetsuppgradering. Precisionskonstruerad inifrån och ut, varje komponent inspekteras noggrant från materialval till slutmontering. Vi använder importerade högkvalitativa chips och integrerad svetsteknik för att säkerställa snabb kärnbearbetning och stabil prestanda. Skalet är tillverkat av höghållfast flamskyddande ABS-material, som är syra- och alkalibeständigt, oljebeständigt, anti-aging och stötsäkert. Varje produkt genomgår strikta åldringstest, noggrannhetskalibrering och tål spänningstest innan de lämnar fabriken, vilket garanterar mycket säker och exceptionellt hållbar prestanda.

• Mätnoggrannhet: 0,5 nivå

• Märkfrekvens: 45~65Hz

• Driftstemperatur: Upp till 75°C

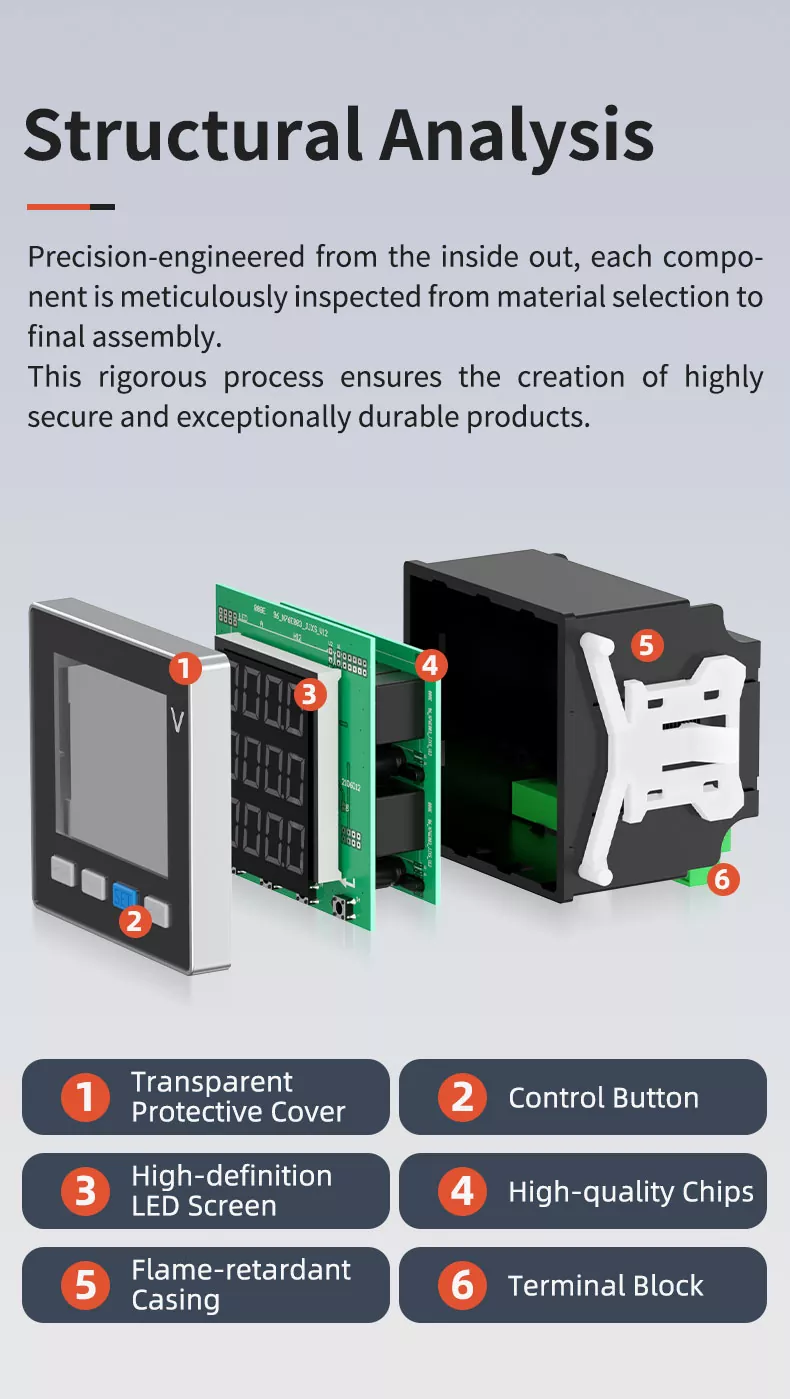

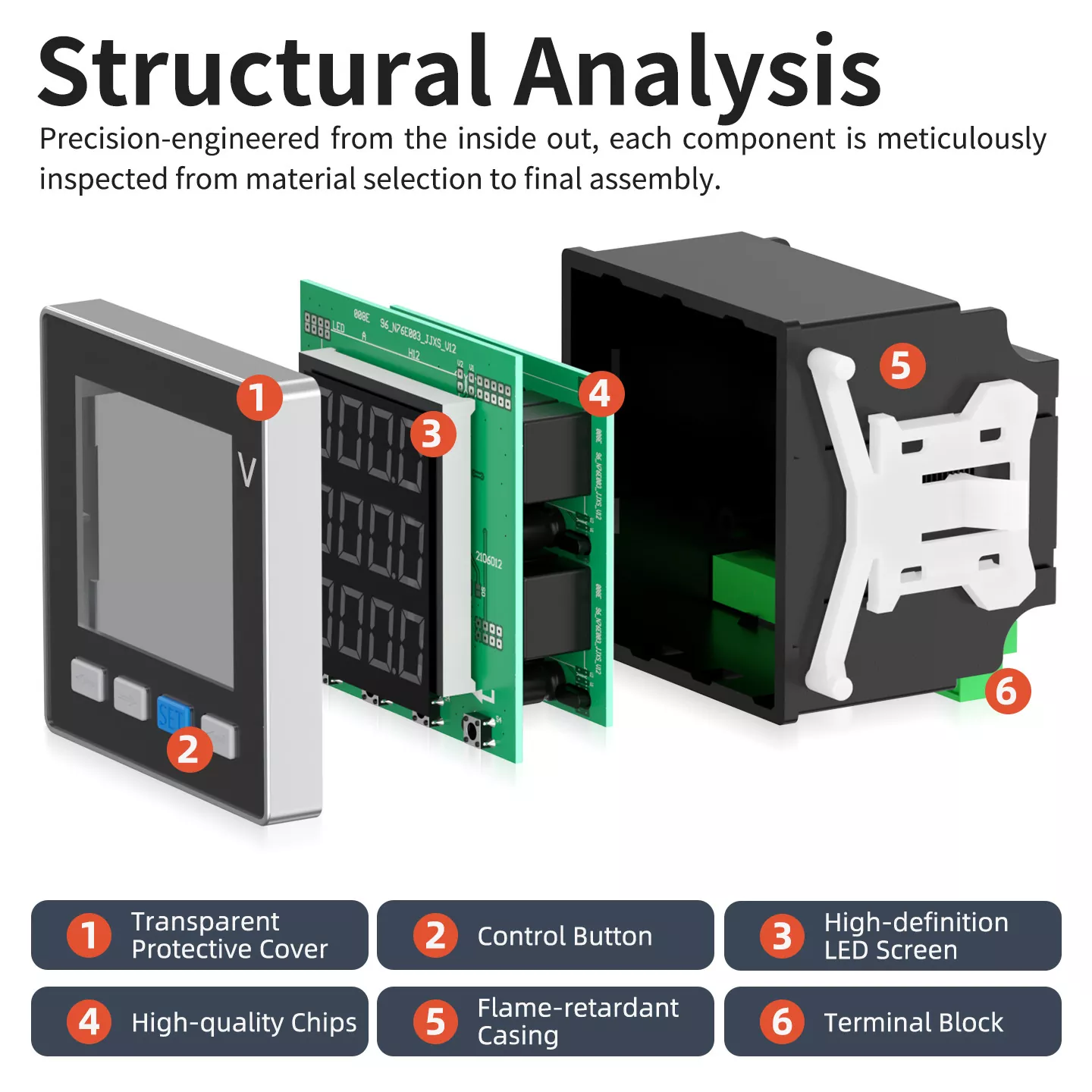

STRUKTURANALYS

Voltmetern antar en kompakt och vetenskaplig struktur, inklusive 6 kärnkomponenter:

1. TRANSPARENT SKYDDSKYDD: Skyddar skärmen från repor och damm, vilket säkerställer en tydlig visning under lång tid.

2. KONTROLLKNAPP: Känslig och lyhörd, stöder parameterinställning, dataförfrågan och lägesväxling.

3. HIGH DEFINITION LED-SKÄRM: Stor teckenskärm med stark anti-störningsförmåga, vilket gör data tydliga med ett ögonkast.

4. HÖGKVALITETSSpån: Importerade spån med integrerad svetsning, vilket säkerställer 0,5 nivås mätnoggrannhet och stabil prestanda.

5. FLAMHÄMMANDE HÅLL: Höghållfast teknisk plast, anti-aging, korrosionsbeständig, ger tillförlitligt säkerhetsskydd.

6. TERMINALBLOCK: Kopparklämmor av hög kvalitet med tätare kontaktyta och högre slitstyrka, vilket säkerställer säker kabeldragning.

KÄRNLIGA FÖRDELAR

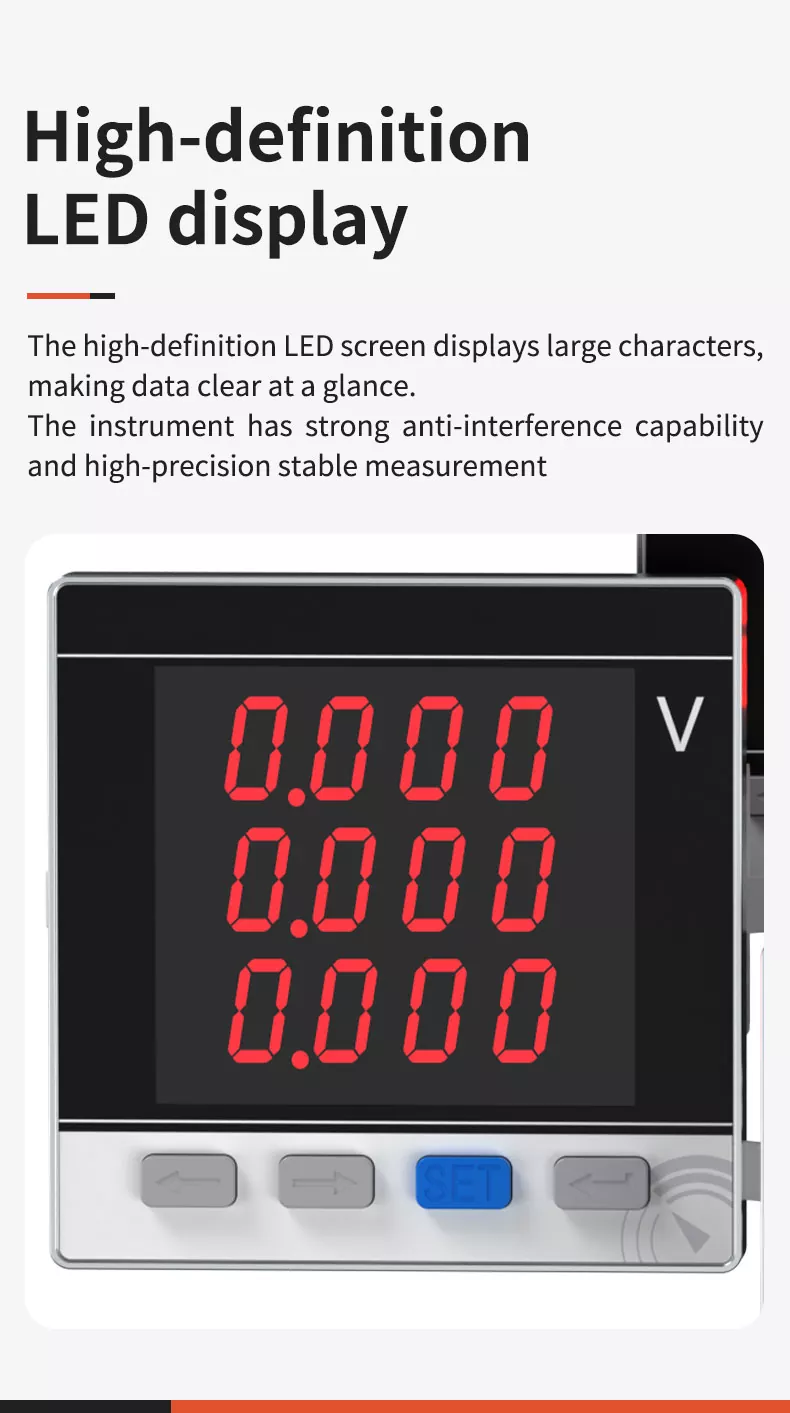

1. HIGH DEFINITION LED-DISPLAY

Produkten är utrustad med en LED-display med hög ljusstyrka, som har egenskaperna hög klarhet, hög kontrast och bred betraktningsvinkel. Datadisplayen är tydlig med ett ögonkast, även i svaga miljöer kan den enkelt läsas. Skärmen har stabil prestanda, inget flimmer, ingen oskärpa och kan bibehålla god arbetsstatus under lång tid, vilket ger användarna en bekväm och intuitiv spänningsövervakningsupplevelse. Instrumentet har stark antiinterferensförmåga och stabil mätning med hög precision.

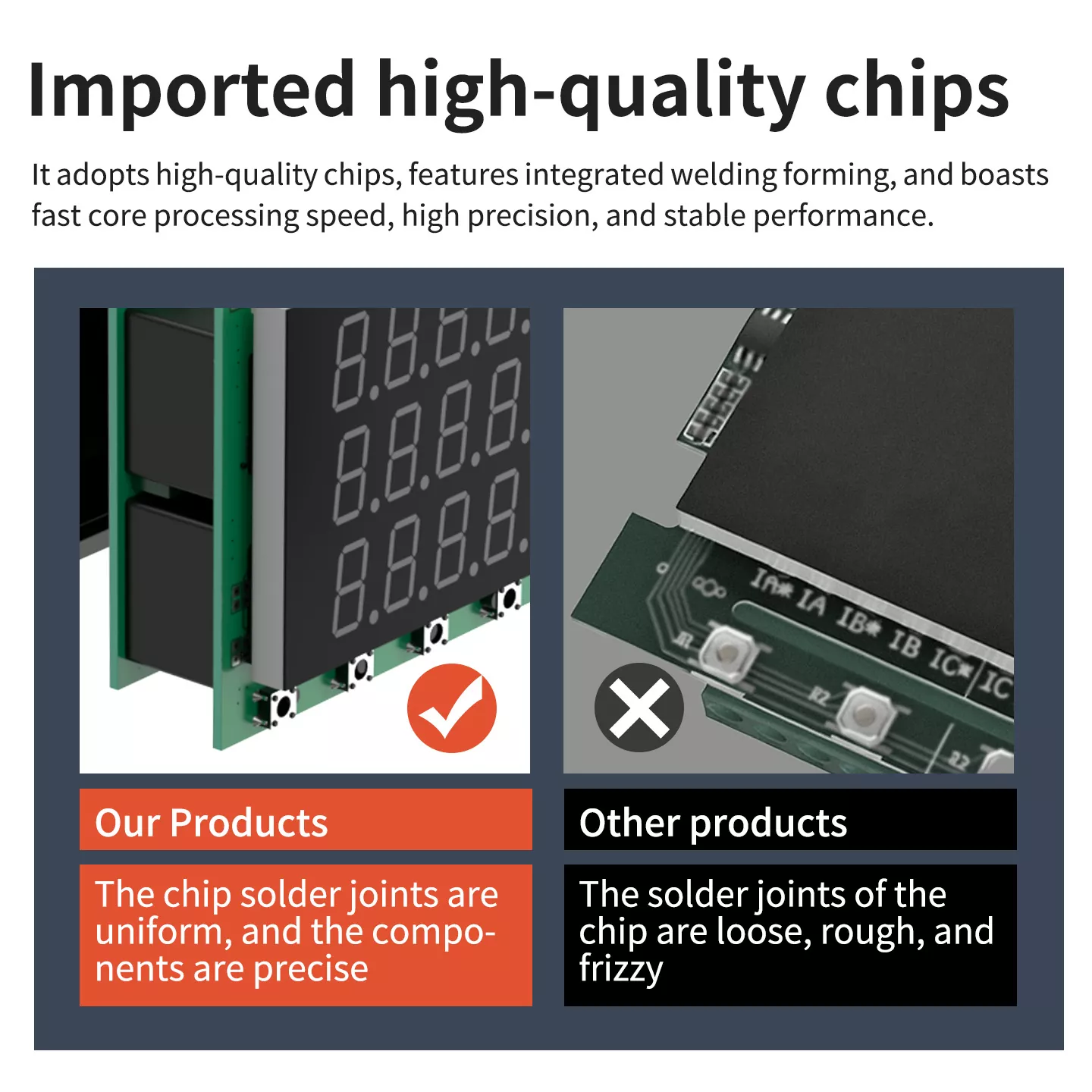

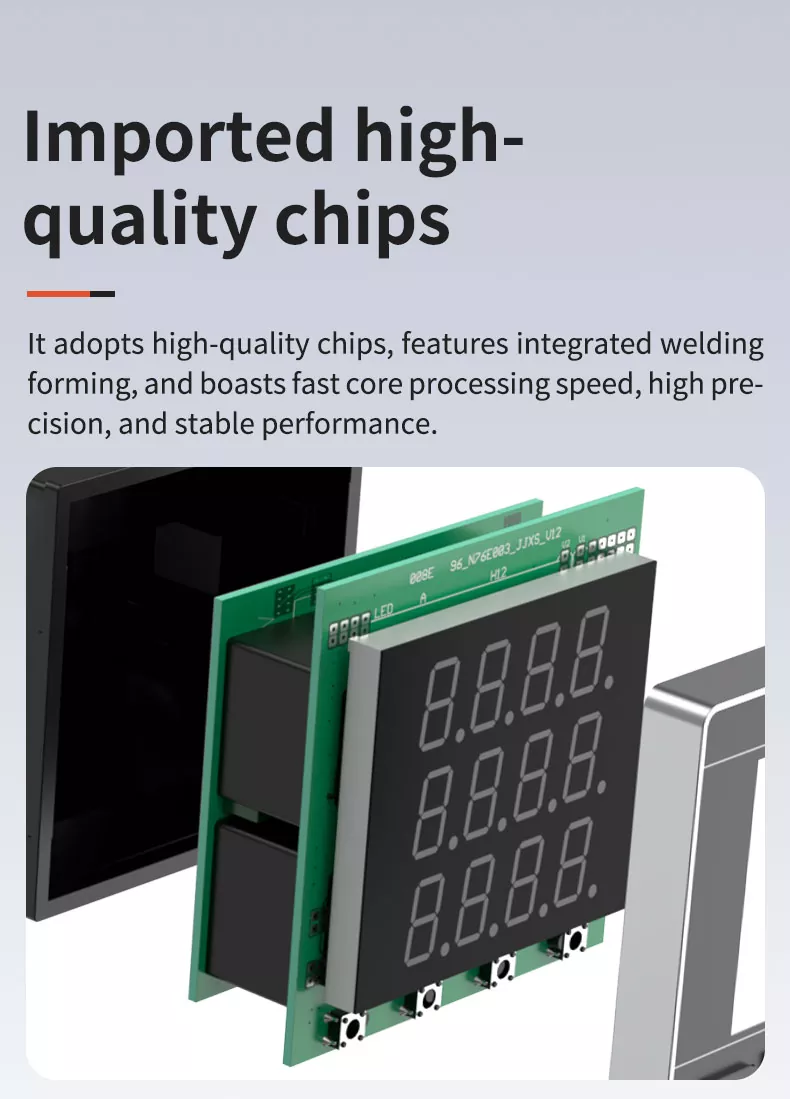

2．IMPORTERADE HÖGKVALITETSchips

Den använder importerade högkvalitativa chips, har integrerad svetsformning och har snabb kärnbearbetningshastighet, hög precision och stabil prestanda. Spånlödfogarna är enhetliga och komponenterna är exakta, vilket säkerställer tillförlitlig drift och lång livslängd.

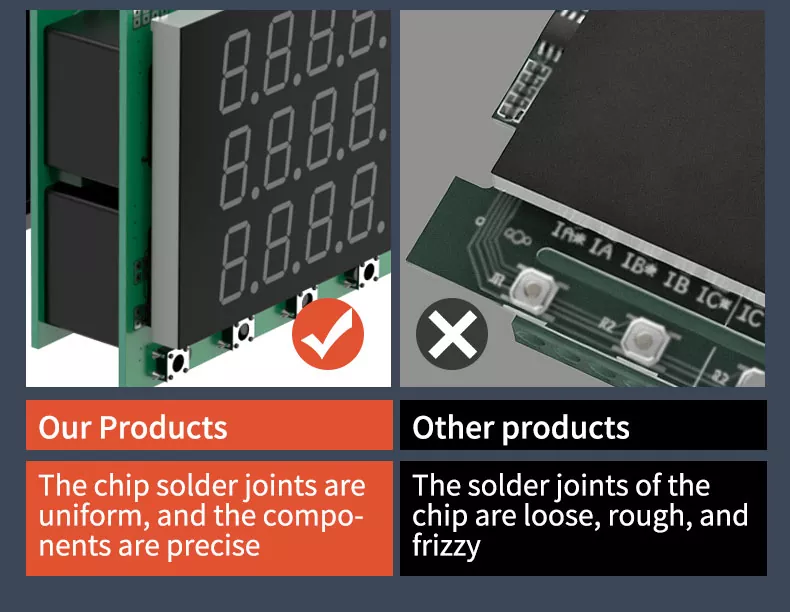

3．VÅRA PRODUKTER VS. ANDRA PRODUKTER

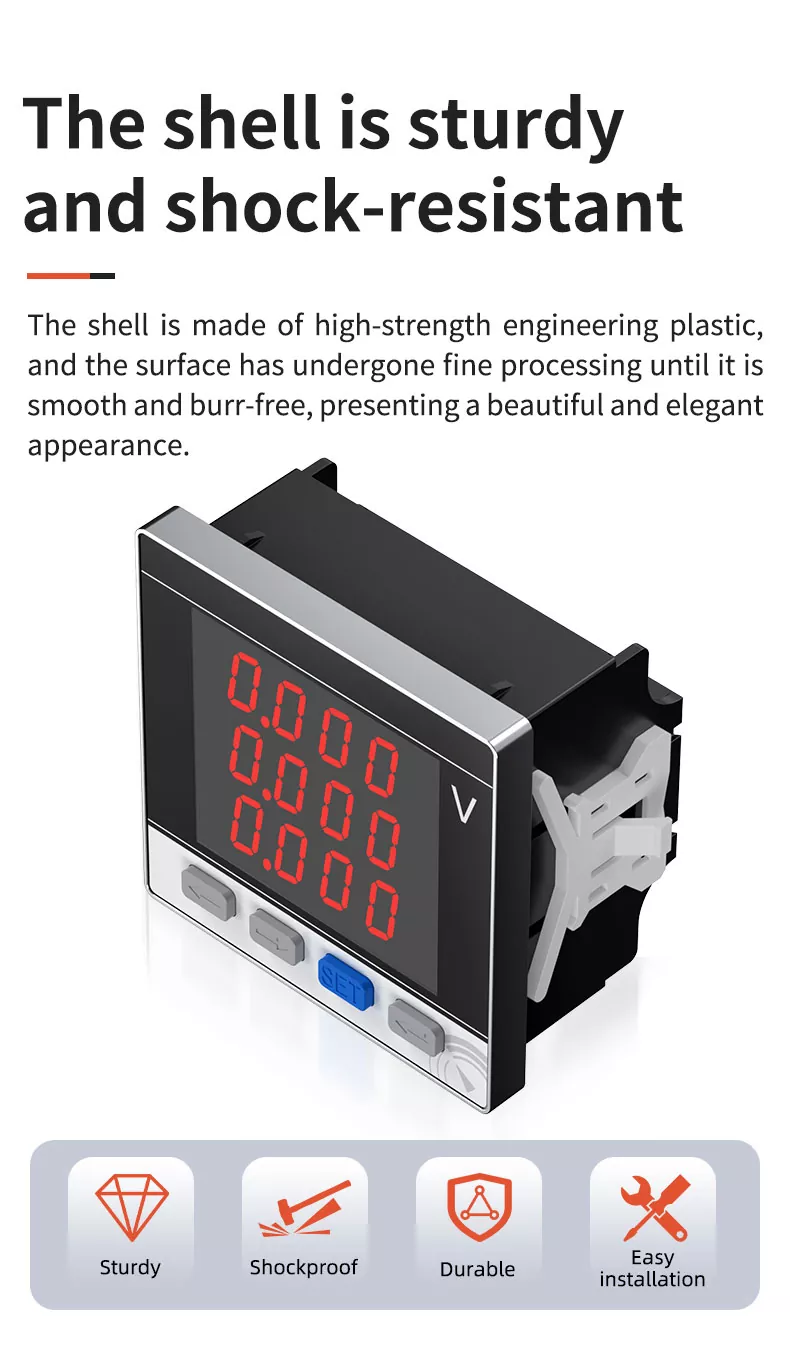

4.STYRLIGT OCH STÖTHÅLIGT SKAL

Skalet är tillverkat av höghållfast teknisk plast och ytan har genomgått en fin bearbetning tills den är slät och gradfri, vilket ger ett vackert och elegant utseende. Den har utmärkt stötmotstånd och kompressionsmotstånd, kan motstå daglig kollision och mekaniska vibrationer och kommer inte att deformeras eller skadas. Materialet är anti-korrosion och anti-aging, lämpligt för långtidsstabil användning i olika komplexa industriella miljöer, med fördelarna av robust, stötsäker, hållbar och enkel installation.

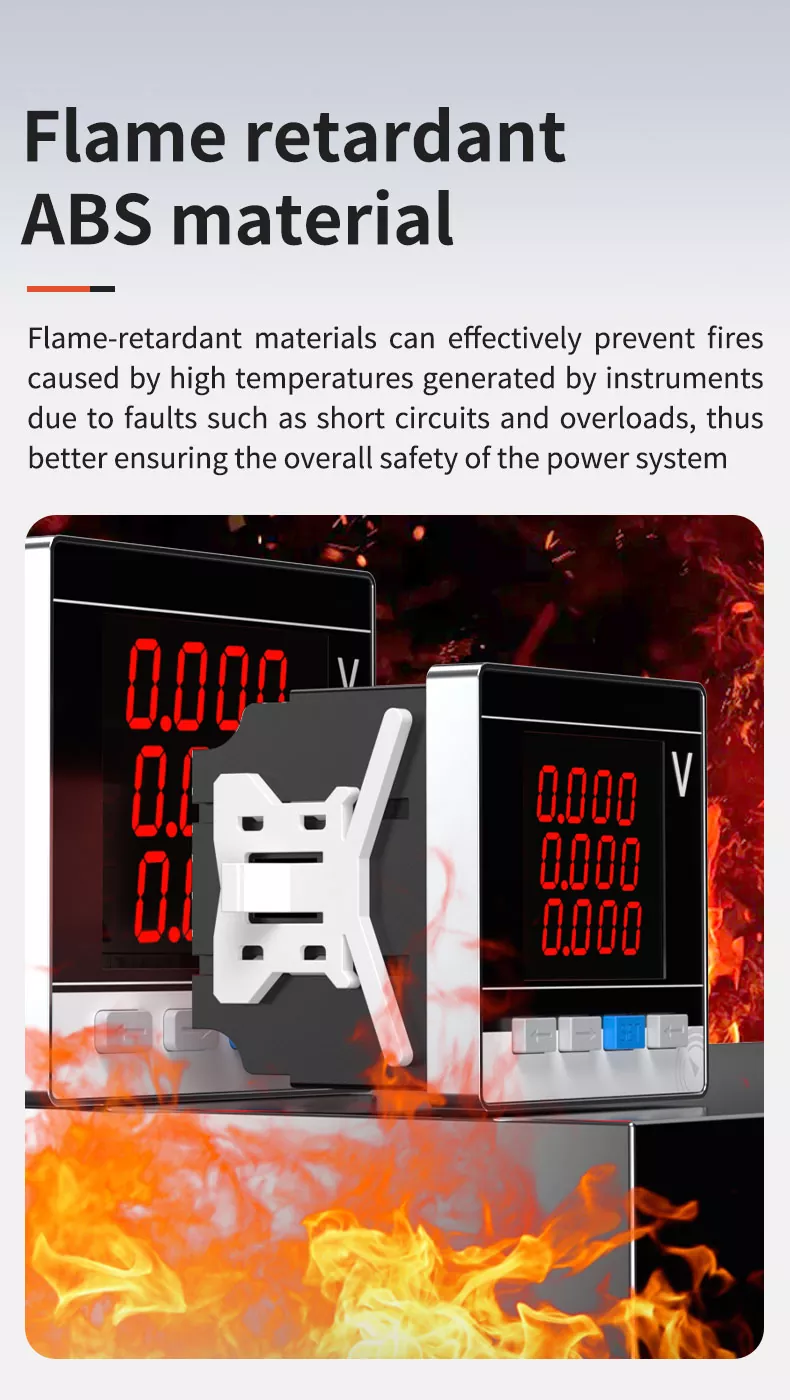

FLAMHÄMMANDE ABS-MATERIAL

Skalet antar högpresterande flamskyddande ABS-teknikplast med utmärkta flamskydds- och isoleringsegenskaper. Det kan effektivt hämma förbränning och förhindra bränder orsakade av höga temperaturer som genereras av instrument på grund av fel som kortslutningar och överbelastningar, vilket bättre säkerställer elsystemets övergripande säkerhet. Materialet är också syra- och alkalibeständigt, oljebeständigt och anti-aging, med lång livslängd.

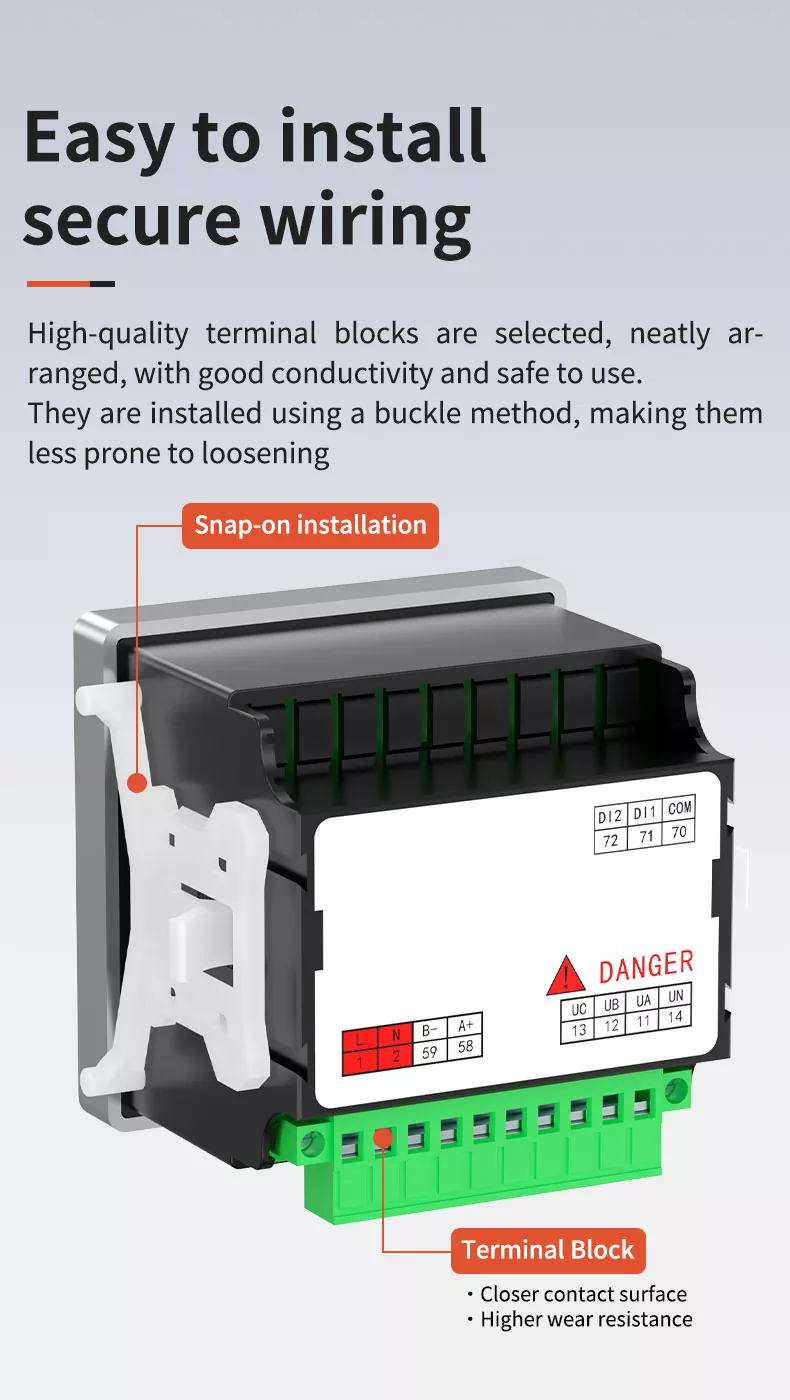

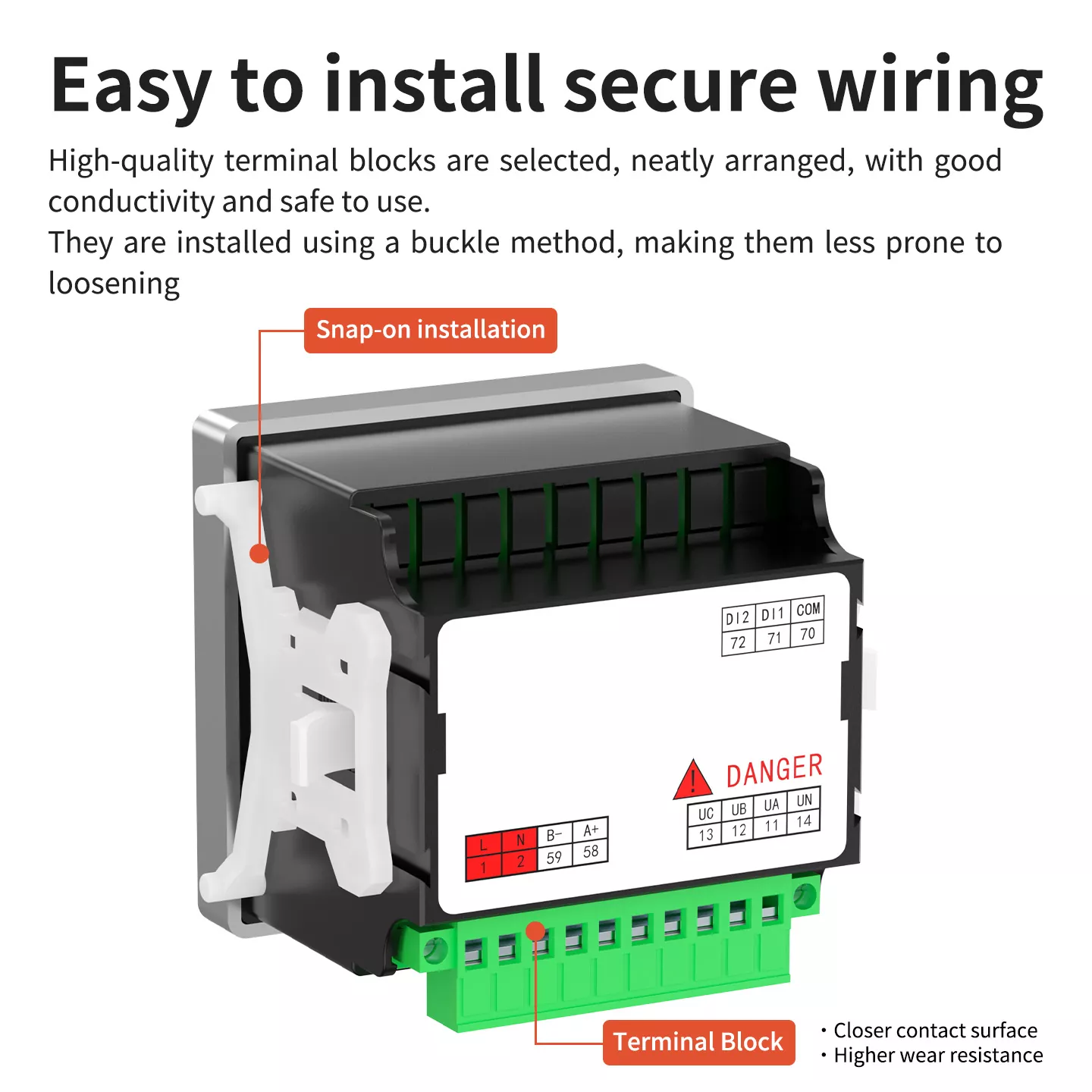

LÄTT ATT INSTALLERA OCH SÄKRA KABELDRAGNING

Högkvalitativa plintar är utvalda, snyggt arrangerade, med god ledningsförmåga och säkra att använda. De installeras med spänne (snäpp-på) metod, vilket gör dem mindre benägna att lossna. Kopplingsplinten har en tätare kontaktyta och högre slitstyrka, vilket säkerställer säker och pålitlig kabeldragning. Snäppmonteringskonstruktionen möjliggör snabb installation och demontering, inget behov av komplicerade verktyg, lämplig för olika panelmonteringsscenarier.

INSTALLATIONSMETOD

1. Rikta in voltmetern med monteringshålet på panelen framifrån.

2. Sätt in voltmetern i monteringshålet tills den är jämn med panelen.

3. Montera snäppklämmorna bakifrån för att fästa voltmetern ordentligt på panelen.

4. Anslut kablarna enligt anslutningsschemat och ledningsanvisningarna.

PRODUKTDIMENSIONER

Vi tillhandahåller ett komplett utbud av trefas LED digital voltmetermodeller, inklusive tre vanliga storlekar:

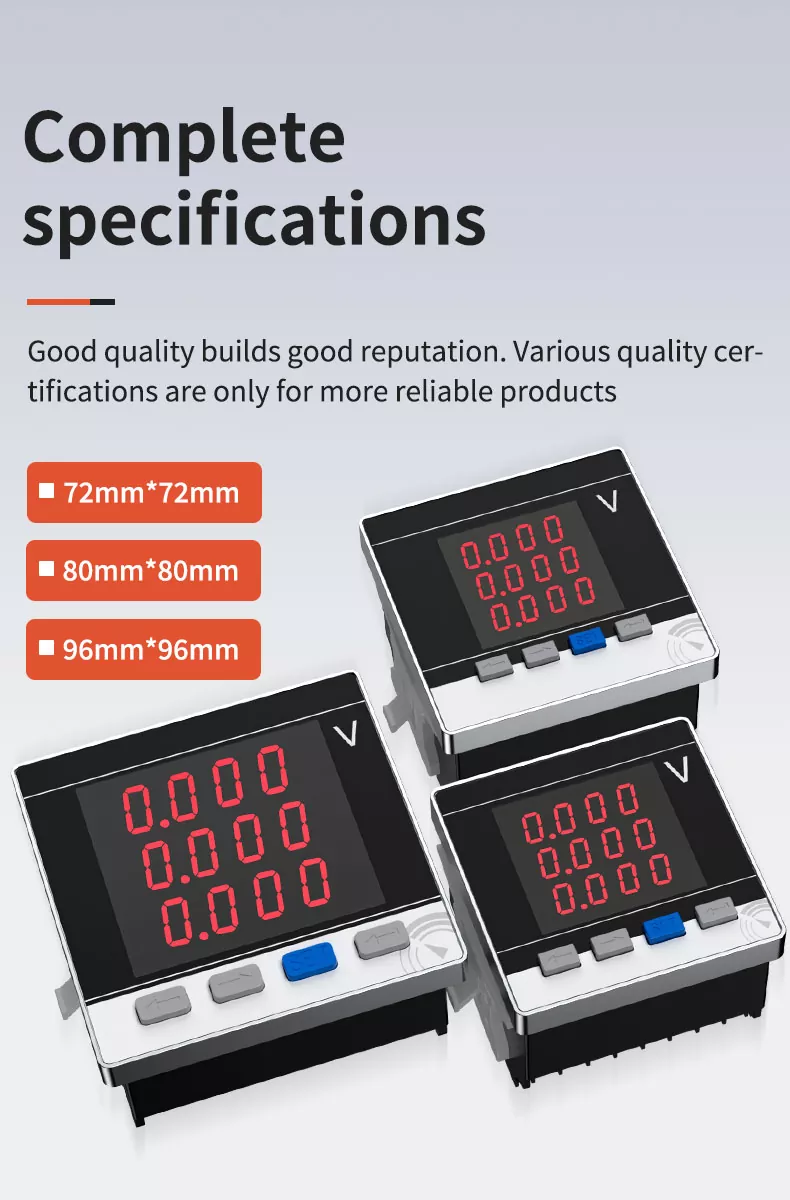

FULLSTÄNDIG SPECIFIKATION

Bra kvalitet skapar ett gott rykte. Olika kvalitetscertifieringar är endast för mer pålitliga produkter. Flera modeller att välja mellan:

• 72mm×72mm

• 80mm×80mm

• 96mm×96mm

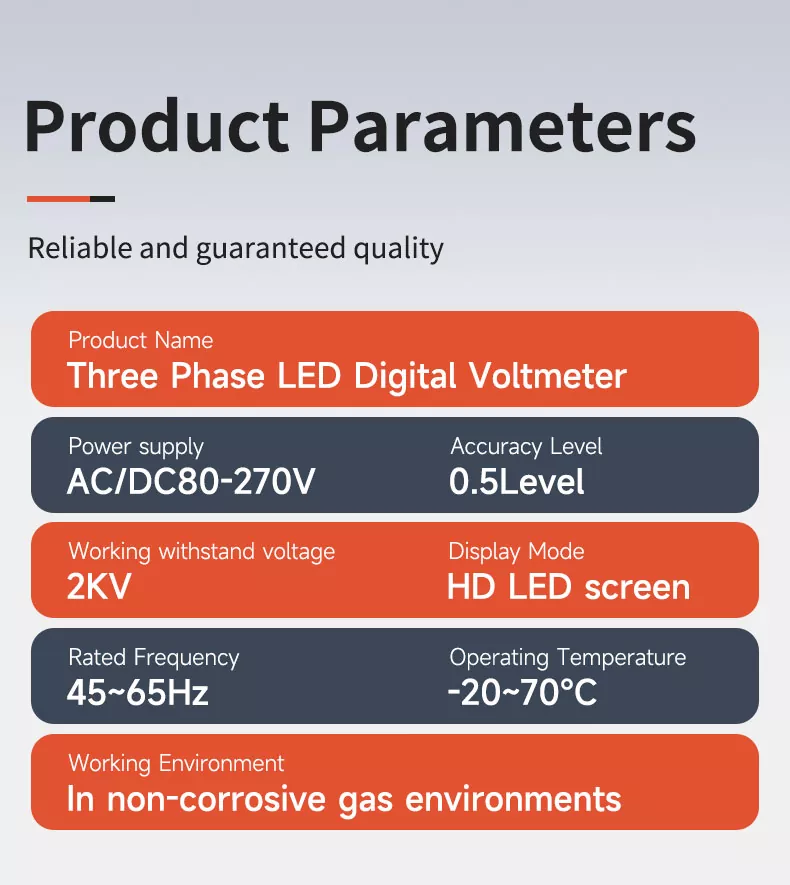

PRODUKTPARAMETRAR

KABELSLAGNING & TERMINALLAYOUT

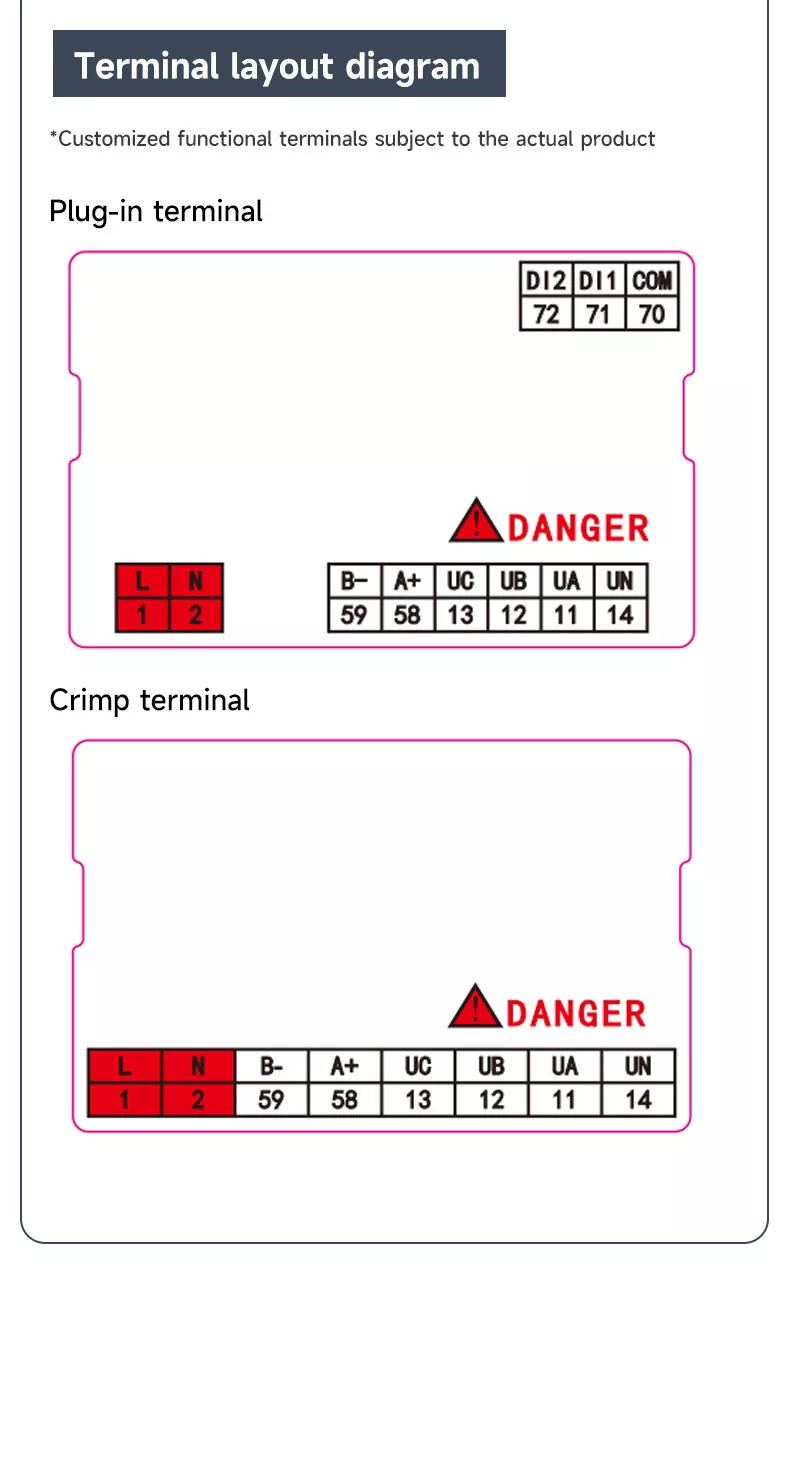

TERMINAL LAYOUT DIAGRAM

• Plug in terminal: Inkluderar extra strömförsörjning (L/N), kommunikation (A+/B) och spänningsingångar (UA/UB/UC/UN) terminaler.

• Crimpterminal: Förenklad layout för grundläggande spänningsmätning och strömförsörjning, lämplig för standardapplikationer.

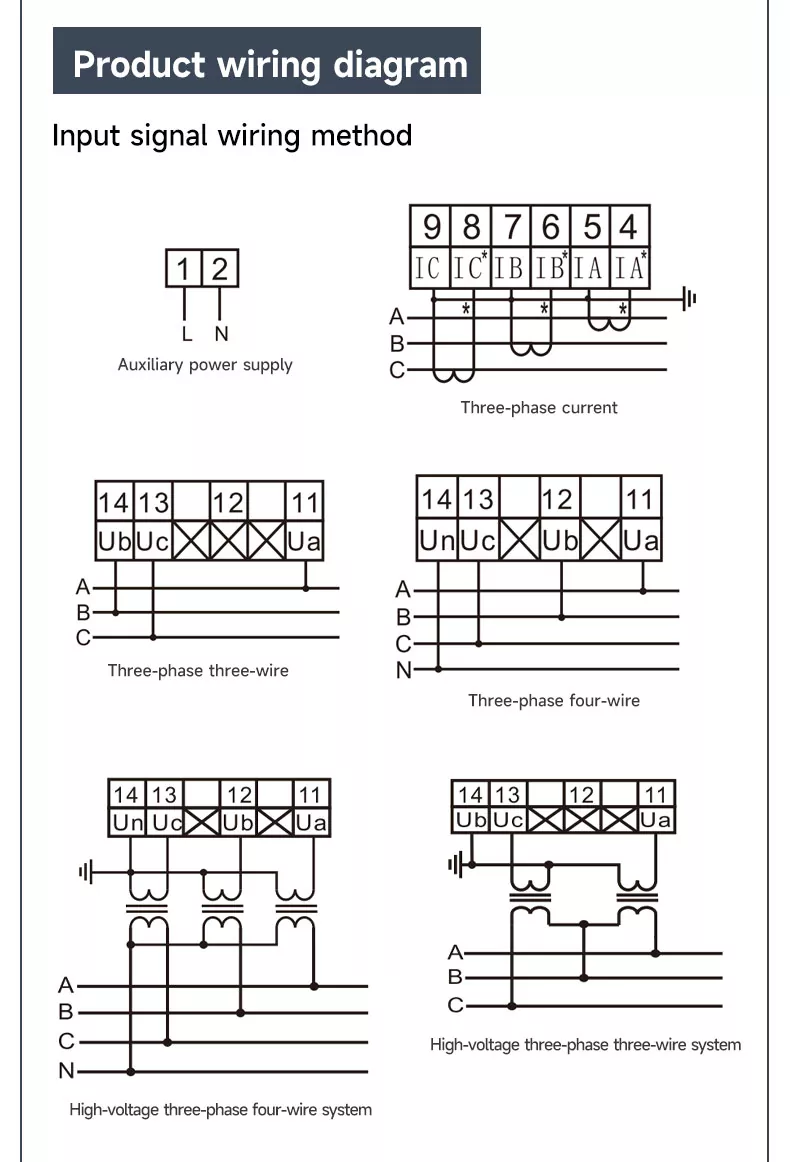

PRODUKTEN KLEDNINGSDIAGRAM

Stöder flera ledningslägen:

• Trefas tretrådssystem (med/utan spänningstransformator)

• Trefas fyratrådssystem (med/utan spänningstransformator)

• Högspännings trefas tretråds/fyratrådssystem (med spänningstransformator)

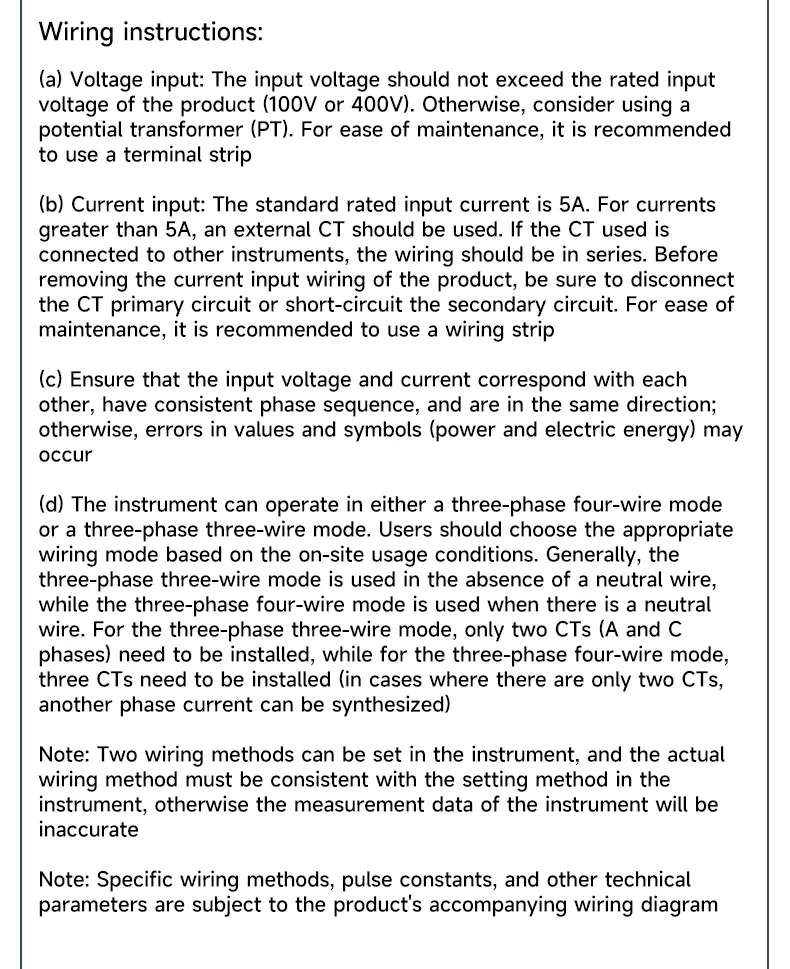

KABELINSTRUKTIONER

Ingångsspänning: Ingångsspänningen bör inte överstiga produktens märkspänning (100V eller 400V). I annat fall överväg att använda en potentiell transformator (PT). För att underlätta underhållet rekommenderas det att använda en plintlist.

Strömingång: Standardinmatningsströmmen är 5A. För strömmar större än 5A bör en extern CT användas. Om den CT som används är ansluten till andra instrument, ska ledningarna vara i serie. Innan du tar bort produktens strömingångsledningar, se till att koppla bort CT-primärkretsen eller kortsluta den sekundära kretsen.

Fassekvens: Se till att ingångsspänningen och strömmen överensstämmer med varandra, har konsekvent fasföljd och är i samma riktning; annars kan fel i värden och symboler uppstå.

Ledningsläge: Instrumentet kan fungera i antingen ett trefas fyratrådsläge eller ett trefasligt tretrådsläge. Användare bör välja lämpligt ledningsläge baserat på användningsförhållandena på plats.

AUTORITATIV CERTIFIERING

Vår trefas LED digital voltmeter har klarat professionell laboratorietester och certifiering, i linje med nationella och internationella industristandarder. Hela produktionsprocessen implementerar strikt kvalitetskontroll, inklusive noggrannhetskalibrering, motstå spänningstest, åldringstest och andra länkar, vilket säkerställer noggrannhet, säkerhet och stabilitet för varje produkt. Auktoritativ certifiering ger en stark garanti för globala kunders bulkanskaffning och långsiktiga samarbete.

MYCKET ANVÄND

Vår trefas LED digital voltmeter används ofta i:

• SUBSTATION: Effektövervakning och spänningsmätning

• AUTOMATISK UTRUSTNING: Industriell processkontroll och spänningsövervakning

• FLÖDESPRODUKTION: Fabrikens energiförbrukningsövervakning och statistik

• DISTRIBUTIONSKÅP: Spänningsmätning och skydd av kraftdistributionssystemet

• BOSTADSBYGGNAD: Smart energimätning och hushållsenergihantering

• Varuhus: Energiförbrukningsstatistik och analys av kommersiella byggnader

FAQ

1.VAD ÄR PRODUKTENS HUVUDFUNKTION?

Den används huvudsakligen för att mäta och övervaka trefasspänning i växelströmssystem, med funktioner för programmerbar mätning, LED-display och digital kommunikation.

2. VAD ÄR NOGGRANNHETSNIVÅN?

Den antar 0,5 nivås hög precision, som uppfyller industriella mätstandarder, vilket säkerställer exakt spänningsdatainsamling.

3.VILKA STORLEKAR FINNS TILLGÄNGLIGA?

Vi tillhandahåller tre vanliga storlekar: 72 mm×72 mm, 80 mm×80 mm och 96 mm×96 mm, för att möta olika installationsbehov.

4.VAD ÄR INSTALLATIONSMETODEN?

Den använder snäppmontering på panelen, som är enkel och stadig, lämplig för olika distributionsskåp och elektrisk utrustning.

5. STÖDER DET DIGITAL KOMMUNIKATION?

Ja, den stöder digitala kommunikationsfunktioner, som kan realisera datauppladdning och fjärrövervakning, lämplig för intelligenta energihanteringssystem.

6.VAD ÄR DRIFTSTEMPERATUROMRÅDET?

Standarddriftstemperaturen är 20~70°C, och förbättrade modeller tål upp till 75°C, lämpliga för olika industriella miljöer.

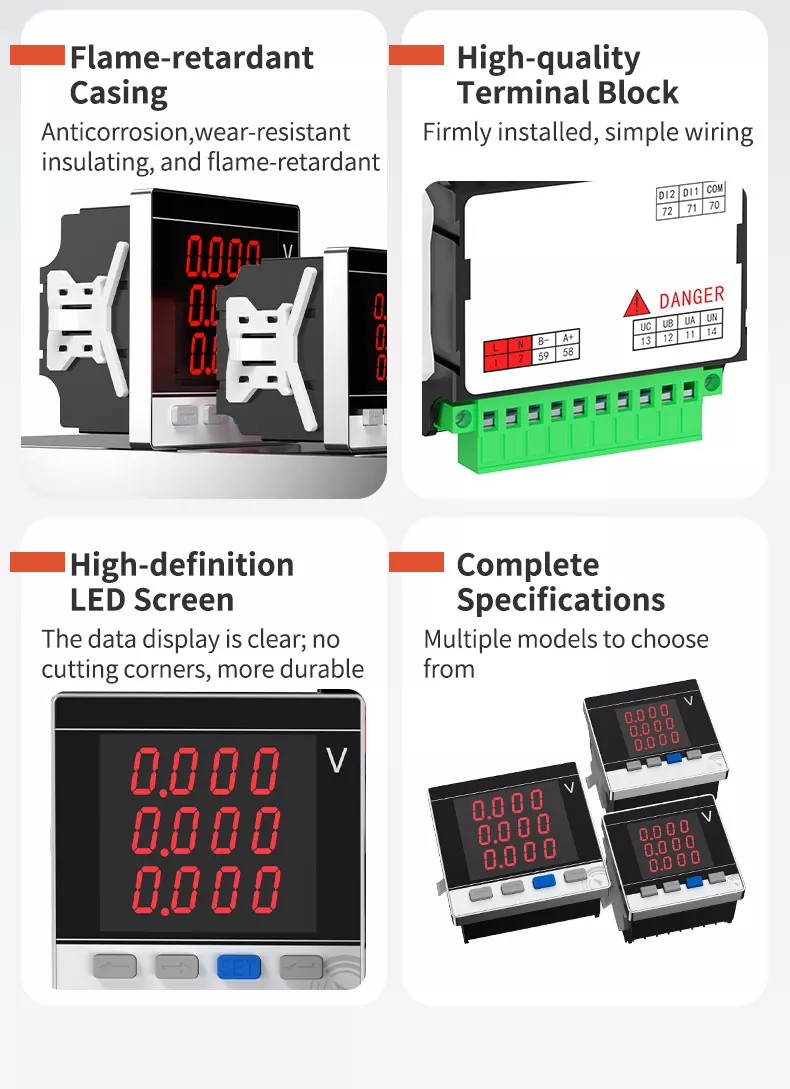

FYRA SÄLJPUNKTER

• FLAMHÄMMANDE HÅLL: Antikorrosion, slitstarkt, isolerande och flamskyddsmedel, vilket säkerställer säker långtidsanvändning.

• TERMINALBLOCK AV HÖG KVALITET: Fast installerad, enkel kabeldragning, med tätare kontakt och högre slitstyrka.

• HIGH DEFINITION LED-SKÄRM: Tydlig datadisplay, inga skärande hörn, mer hållbar och lätt att läsa.

• KOMPLETTA SPECIFIKATIONER: Flera modeller (72/80/96 mm) att välja mellan, lämpliga för olika installationsscenarier.

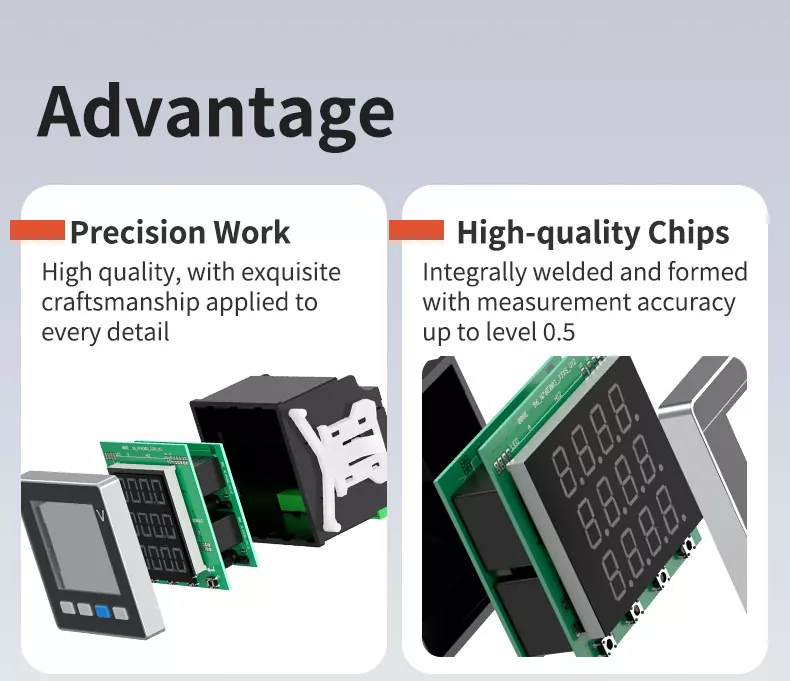

SAMMANFATTNING AV FÖRDELAR

• PRECISIONSARBETE: Hög kvalitet, med utsökt hantverk applicerat i varje detalj.

• HÖGKVALITETSSpån: Integralt svetsade och formade med mätnoggrannhet upp till nivå 0,5.
