Hur väljer man en energimätare för DIN-järnvägar för kommersiella och industriella projekt?

Att välja en energimätare för DIN-sken innebär mer än att kontrollera märkspänningen eller välja en modell som passar in i ett distributionsskåp. För kommersiella byggnader, industrianläggningar och tillverkare av elektrisk utrustning bör rätt mätare matcha elsystemet, mätkraven, installationsutrymmet och eventuella planer för fjärrövervakning.

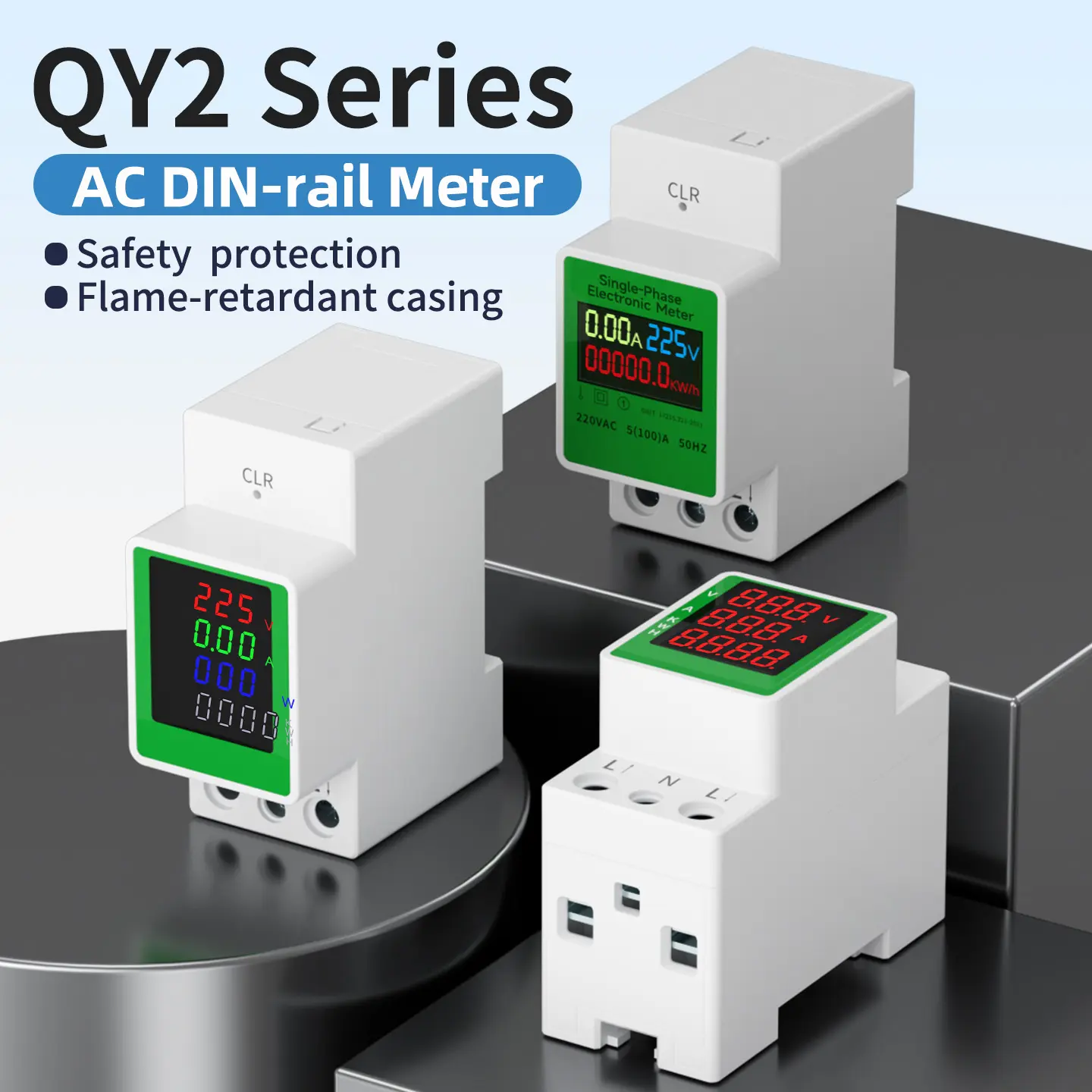

Eton Electric erbjuder enfas och trefas rälsmonterade mätinstrument för lågspänningsfördelning och energimätning. Dess produktsortiment omfattar kompaktmätare för enfaskretsar och trefasmodeller för applikationer som kräver bredare elektrisk övervakning. Att förstå skillnaderna mellan dessa alternativ kan hjälpa projektingenjörer, panelbyggare och distributörer av elutrustning att fatta mer välgrundade köpbeslut.

Varför DIN Rail Energimätare används i kommersiella och industriella projekt

En energimätare för DIN-sken mäter elförbrukningen och kan, beroende på modell, även visa spänning, ström, effekt, frekvens eller andra elektriska parametrar. Dess kompakta monteringsstruktur gör att den kan installeras inuti distributionslådor, elcentraler och kontrollskåp utan att behöva samma panelutskärningsarrangemang som används av många konventionella panelmätare.

För kommersiella och industriella användare erbjuder denna design flera praktiska fördelar.

Effektivt utnyttjande av skåputrymmet

Utrymmet är ofta begränsat i distributionspaneler som innehåller strömbrytare, kontaktorer, skyddsanordningar och andra elektriska komponenter. En kompakt DIN-skenmätare kan integreras i den befintliga layouten när tillräckligt med rälsutrymme och ledningsavstånd finns tillgängligt.

Bekväm energimätning på kretsnivå

Separata mätare kan installeras på utvalda kretsar för att spåra elförbrukningen för utrustning, produktionsområden, hyresenheter eller kommersiella lokaler. Detta hjälper anläggningschefer att identifiera var energi används och jämföra förbrukningen mellan olika delar av en byggnad eller verksamhet.

Förenklad installation och underhåll

Standard DIN-skena montering gör mätaren lättare att placera i kompatibel distributionsutrustning. Den faktiska installationsprocessen beror fortfarande på mätarens terminalarrangemang, märkström, kopplingsschema och tillämpliga elektriska föreskrifter.

Stöd för energiövervakningssystem

Vissa modeller tillhandahåller kommunikationsgränssnitt för överföring av mätdata till extern övervakningsutrustning. Där fjärrdatainsamling krävs bör köpare bekräfta tillgängligt gränssnitt, protokoll, kopplingsmetod och registrera konfigurationen innan beställning.

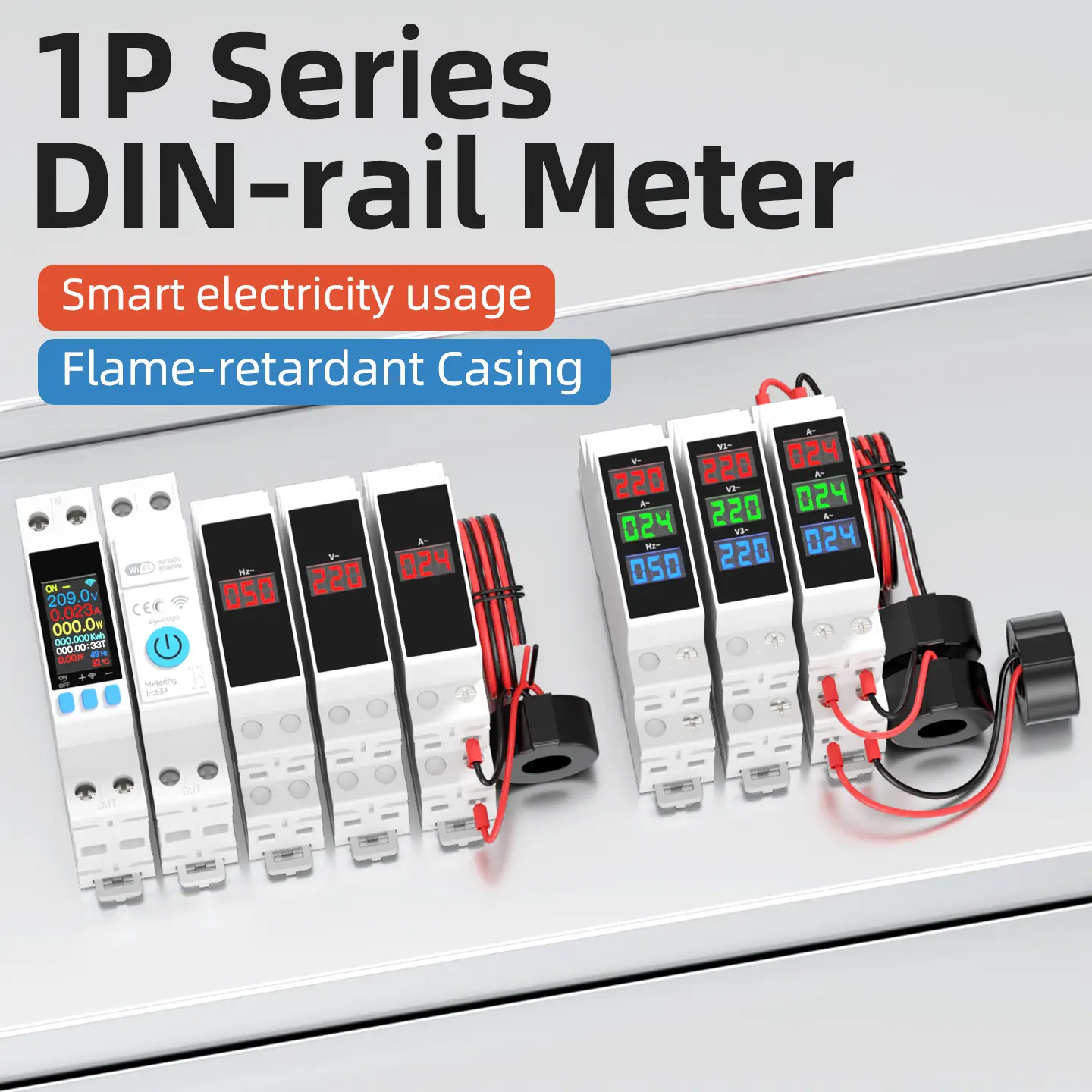

För projekt som kräver kompakt energimätning, Eton'sRälsmonterat mätinstrumentsortimentet ger en utgångspunkt för att jämföra lämpliga enfas- och trefasmodeller.

Enfas kontra trefas DIN-skena energimätare

Ett av de första besluten är om mätaren ska användas på ett enfas eller trefas elsystem. Rätt val beror på det faktiska försörjningsarrangemanget och den krets som mäts, snarare än bara byggnadens storlek.

En enfasmätare är ofta lämplig för att övervaka en enskild butik, lägenhet eller enfas utrustningskrets. En fastighetsskötare kan till exempel använda separata mätare för att registrera elförbrukningen för olika hyresrätter.

En trefasmätare är i allmänhet mer lämplig vid övervakning av en trefasdistributionskrets eller industriell utrustning. En fabrik kan använda den för att mäta energiförbrukningen vid en produktionslinje, verkstadsfördelningstavla eller annan utvald last.

En trefasmätare är dock inte automatiskt lämplig för varje trefasinstallation. Köparen måste bekräfta om systemet använder en tretråds- eller fyrtrådskonfiguration och om den valda modellen stöder direktanslutning eller kräver strömtransformatorer.

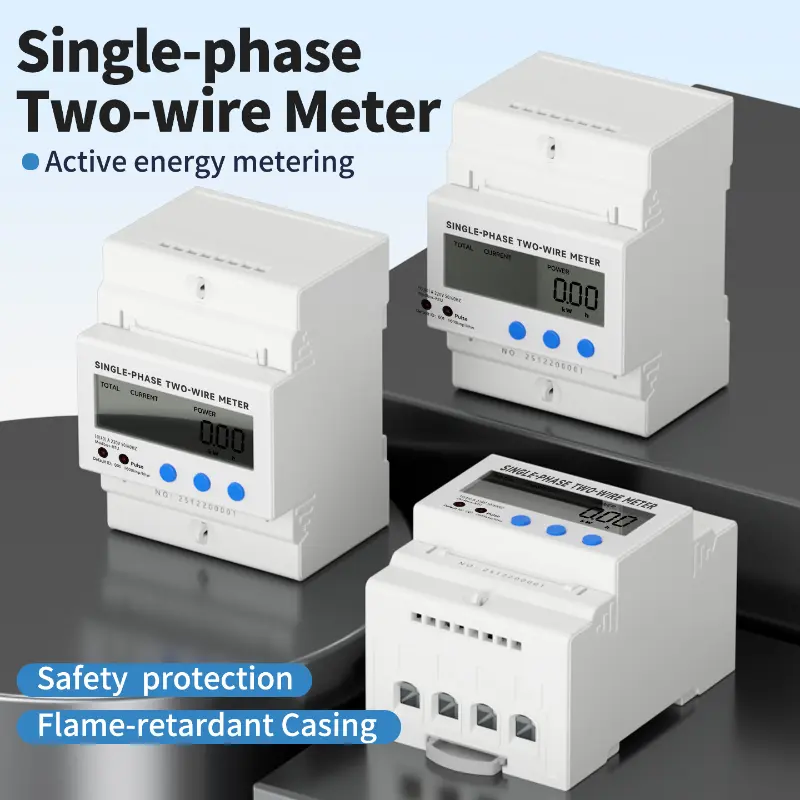

EtonsEnfas styrskena elmätareserien är avsedd för enfasmätningstillämpningar. För projekt som involverar trefaskretsar kan köpare se över de tillgängliga modellerna i kategorin huvudrälsmonterade instrument.

5 nyckelfaktorer att kontrollera innan du väljer en energimätare för DIN-skena

1. Märkspänning och kompatibilitet med elektriska system

Mätarens märkspänning måste överensstämma med det elektriska system som den ska fungera i. Köpare bör bekräfta den nominella matningsspänningen, frekvensen, antalet faser och kabelkonfigurationen innan de jämför enskilda modeller.

För internationella projekt är detta steg särskilt viktigt eftersom specifikationer för elförsörjning och installationspraxis skiljer sig åt mellan marknaderna.

Välj inte en mätare baserad enbart på en produkttitel eller en allmän beskrivning. Granska de nominella ingångsvärdena och kopplingsschemat för den exakta modellen för att säkerställa kompatibilitet med den avsedda installationen.

2. Aktuell klassificering och anslutningsmetod

Det erforderliga strömområdet är en annan viktig urvalsfaktor. Beroende på mätarens design kan ström mätas genom en direkt anslutning eller genom en extern strömtransformator (CT).

För en direktansluten mätare måste den förväntade lastströmmen hålla sig inom modellens angivna driftsgränser. För en transformatoransluten mätare måste CT-förhållandet och sekundäreffekten matcha mätarens ingångskrav.

Till exempel kan ett industriprojekt som övervakar en högströmsmatare kräva en CT-ansluten mätare snarare än en mätare avsedd för likströmsmätning.

När du begär en offert, ange förväntad driftström och klargör om applikationen kräver direktanslutning eller CT-baserad mätning. Detta gör att leverantören kan rekommendera en lämplig konfiguration.

3. Mätnoggrannhet och nödvändiga parametrar

Inte alla projekt kräver samma nivå av mätdetaljer.

En grundläggande energiövervakningsapplikation kan i första hand behöva ackumulerad energiförbrukning i kilowattimmar (kWh). Andra projekt kan kräva spänning, ström, aktiv effekt, effektfaktor eller frekvens för att hjälpa till att utvärdera kretsens driftförhållanden.

Mätnoggrannhet bör väljas i enlighet med projektets krav och avsedd användning av data. Etons rälsmonterade instrumentsortiment omfattar modeller med angivna noggrannhetsklasser på 1,0 eller 0,5, beroende på produkt.

Innan du beställer, verifiera noggrannhetsklassen för den specifika modellen istället för att anta att varje mätare i en produktfamilj har samma specifikation.

För applikationer som involverar fakturering, hyresgästtilldelning eller formell energirapportering, kontrollera även eventuella tillämpliga mätregler och verifieringskrav på destinationsmarknaden.

4. Display- och kommunikationskrav

Displayen avgör hur användare läser mätningar lokalt, medan kommunikationsfunktioner avgör om data kan överföras till ett externt övervakningssystem.

För en fristående distributionsbox kan det räcka med en tydligt läsbar lokal display. I en större kommersiell byggnad eller industrianläggning kan fjärrövervakning vara mer användbar eftersom operatörer kan samla in avläsningar från flera kretsar på en central plats.

Vissa Etons elektriska mätprodukter stöder RS485-kommunikation och Modbus-protokoll. Tillgängligheten beror på vald produkt och modell, så dessa funktioner bör bekräftas mot relevant teknisk dokumentation.

Innan du gör en beställning, kontrollera:

• Om en lokal skärm krävs

• Vilka elektriska parametrar som måste visas

• Oavsett om RS485 eller annat kommunikationsgränssnitt behövs

• Om övervakningsplattformen stöder mätarens kommunikationsprotokoll

• Om registerkartor och konfigurationsinstruktioner finns tillgängliga

Om ett projekt kräver fjärrövervakning är det värt att bekräfta kommunikationskompatibiliteten under offertskedet istället för att upptäcka en missmatch efter installationen.

5. Dimensioner för DIN-skenor och installationsvillkor

Även när två mätare stödjer samma elsystem, kan deras dimensioner, terminalpositioner och installationskrav skilja sig åt.

Kontrollera önskad typ av DIN-skena, modulbredd, skåpdjup, ledningsavstånd, driftstemperaturområde och kapslingsförhållanden. Den valda mätaren ska passa den planerade panellayouten utan att störa intilliggande strömbrytare eller andra komponenter.

För projekt som involverar flera mätpunkter kan ett konsekvent monteringsformat också förenkla paneldesign, montering och framtida utbyte.

Etons rälsmonterade instrument använder en standard DIN-skena installationsstruktur. Köpare bör fortfarande bekräfta dimensionerna och monteringsdetaljerna för den specifika modellen innan de slutför en panellayout.

Vilken energimätare för DIN-skena är lämplig för din applikation?

Följande exempel illustrerar hur applikationskrav påverkar produktvalet.

Dessa exempel är utgångspunkter snarare än universella specifikationer. Det slutliga urvalet bör baseras på elektriska ritningar, belastningsegenskaper, mätmål och installationskrav för projektet.

Varför överväga Eton Electric för DIN Rail Energy Meter Sourcing?

För utländska distributörer, elentreprenörer och utrustningstillverkare är produktvalet bara en del av upphandlingsprocessen. Konsekventa specifikationer, modelltillgänglighet, teknisk kommunikation och koordinering av upprepade beställningar har också betydelse.

Eton Electric levererar skenmonterade mätinstrument som täcker enfas- och trefasapplikationer. Dess produktinformation inkluderar modeller avsedda för energimätning och bredare elövervakning, vilket gör att kunderna kan jämföra olika konfigurationer inom samma produktkategori.

För B2B-sourcing erbjuder Eton flera punkter att diskutera under offertprocessen:

• Produkturval:Identifiera lämpliga modeller enligt matningsspänning, strömområde, kabelkonfiguration och mätkrav.

• Specifikationsbekräftelse:Granska de tekniska parametrarna och installationsdetaljerna för den föreslagna modellen innan du gör en beställning.

• Bulkanskaffning:Diskutera kvantiteter, förpackningar, leveransarrangemang och krav på återkommande beställningar för grossist- eller projektorder.

• OEM/ODM krav:Bekräfta om modellspecifik anpassning, märkning eller andra begärda arrangemang är tillgängliga för den avsedda beställningen.

• Teknisk support:Förtydliga krav på ledningar, kommunikation och integration innan produkten integreras i ett större elsystem.

Kunder kan recensera Eton'srälsmonterade mätinstrumentochkomplett produktsortimentför att hitta lämpliga alternativ.

Vilken information bör du ge när du begär en offert?

En detaljerad förfrågan hjälper till att minska onödiga byten och gör det lättare att identifiera en lämplig mätare.

När du kontaktar en leverantör, inkludera följande information där den är tillgänglig:

1. Ansökan:Kommersiell byggnad, fabrik, distributionspanel, hyresmätning eller annan användning.

2. Kraftsystem:Enfas eller trefas, nominell spänning, frekvens och kabelkonfiguration.

3. Aktuella krav:Förväntad driftström och om direktanslutning eller strömtransformator krävs.

4. Mätfunktioner:Endast energiförbrukning eller ytterligare parametrar som spänning, ström, effekt och frekvens.

5. Kommunikationskrav:Oavsett om fjärrövervakning, RS485 eller Modbus-kompatibilitet behövs.

6. Installationskrav:Typ av DIN-skena, tillgängligt utrymme och preferenser för terminal eller kabeldragning.

7. Beställningsinformation:Beräknad kvantitet, destinationsmarknad, erforderligt leveransschema och eventuella krav på märkning eller anpassning.

Om du redan har en teknisk specifikation, kopplingsschema eller referensmodell, inkludera det med din förfrågan. Detta ger en mer tillförlitlig grund för produktval än att begära en mätare enbart med namn.

För att diskutera modelltillgänglighet, tekniska specifikationer eller bulkköp, besök Eton ElectricsSkicka förfrågan sidaoch skicka in dina projektkrav.

Att välja rätt energimätare för DIN-sken börjar med en tydlig förståelse av det elektriska systemet och den information som behöver mätas. Genom att bekräfta leveranskonfigurationen, aktuellt sortiment, noggrannhetskrav, kommunikationsfunktioner och installationsförhållanden före beställning kan kommersiella och industriella kunder minska urvalsfel och effektivisera upphandlingen.
