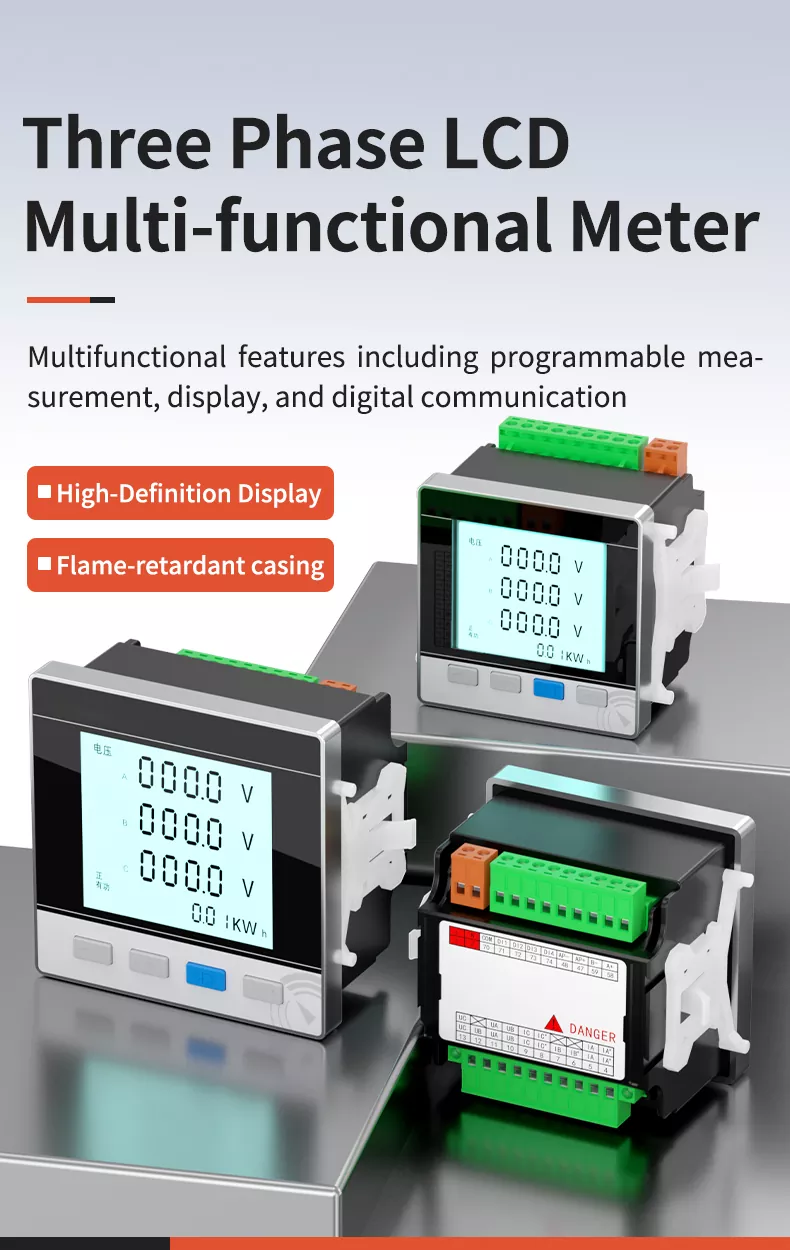

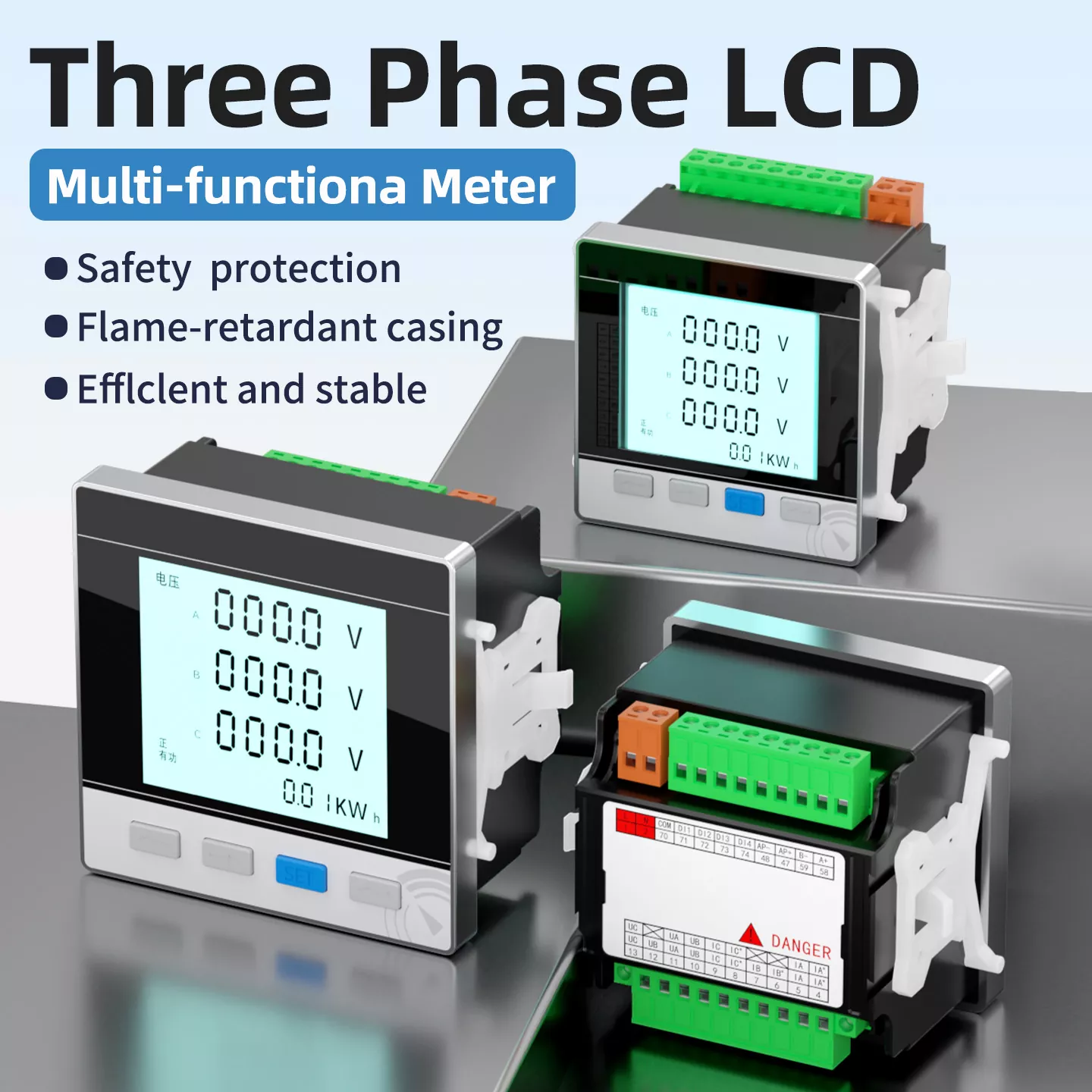

Trefas LCD multifunktionsmätare

Vår trefas LCD multifunktionsmätare är en intelligent övervaknings- och mätenhet designad för tre faskraftsystem. Den integrerar programmerbar mätning, realtidsvisning och digitala kommunikationsfunktioner, möjliggör omfattande övervakning av spänning, ström, effekt, energi, frekvens och effektfaktor. Adopterar importerat högkvalitativa spån och integrerad svetsteknik, det säkerställer en mätnoggrannhet på 0,5 nivåer och är stabil prestanda. Det flamskyddade ABS-höljet är robust, stöttåligt och korrosionsbeständigt, lämpligt för långa termanvändning i tuffa industriella miljöer. Det används ofta inom industriell automation, kraftdistribution och energi hanteringsscenarier, vilket ger tillförlitlig effektparameterövervakning för elektrisk utrustning.

FÖRETAGETS INTRODUKTION

Åtagit sig att tillhandahålla omfattande tjänster för industriell automationskontroll. Tillfredsställa behoven av alla aspekter av kraftsystemet med exakt, pålitlig, energibesparande och miljövänlig intelligent kraftfördelning produkter. Vi följer strikt kvalitetskontroll från FoU till produktion, vilket säkerställer att varje produkt möter internationellt standarder och strävar efter att vara en pålitlig partner för globala kunder inom industrin för elektrisk mätutrustning.

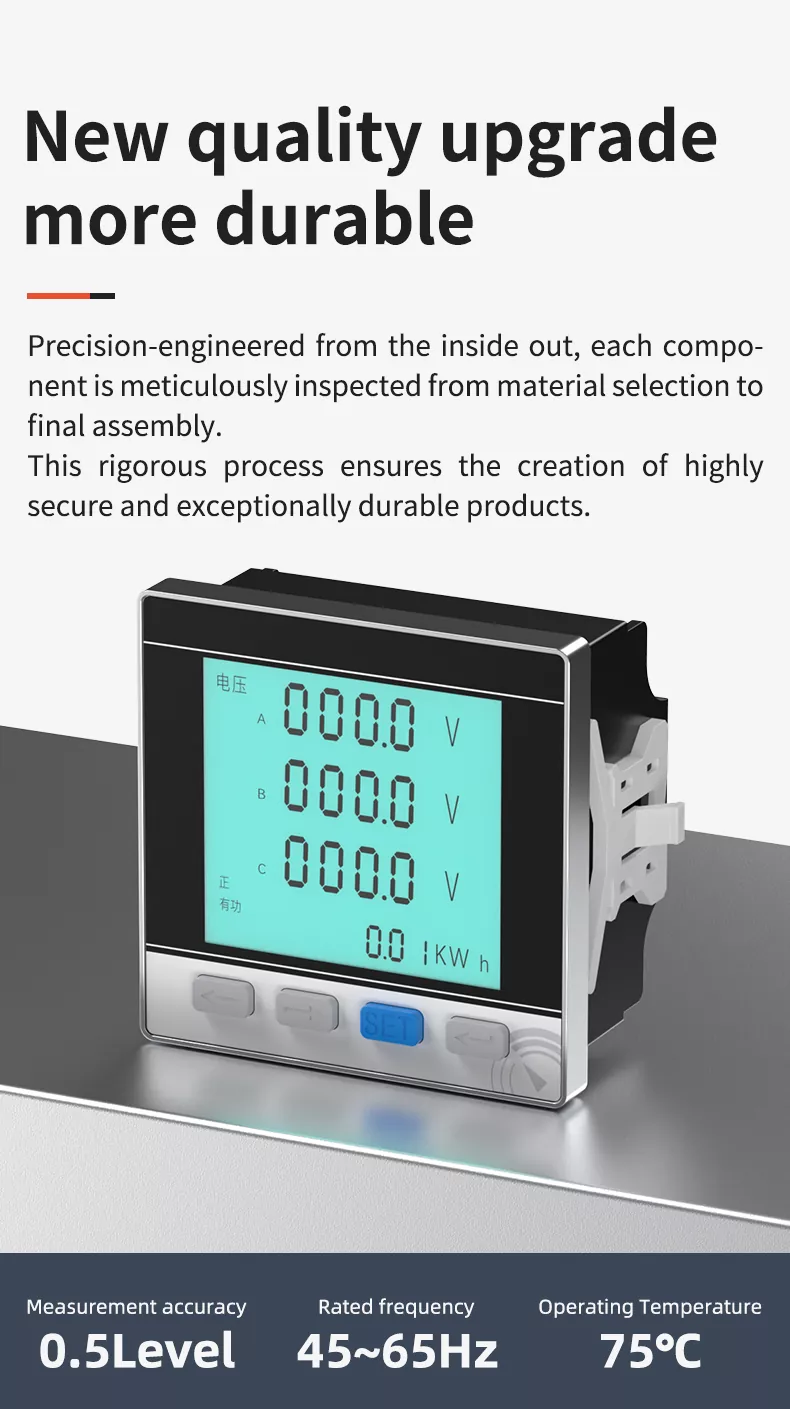

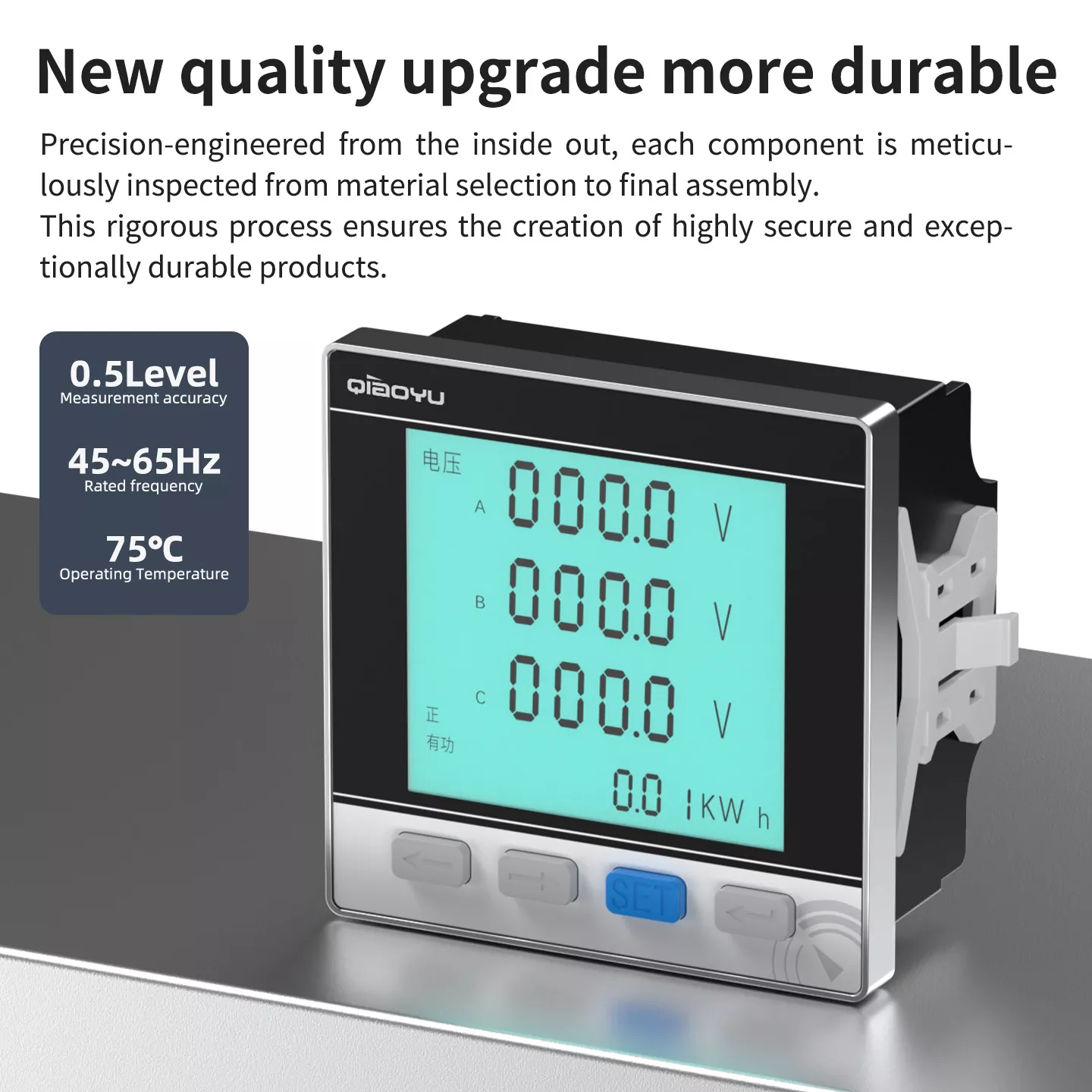

NY KVALITETSUPPGRADERING OCH MER HÅLLBAR

Vår trefas LCD multifunktionsmätare har genomgått en fullständig kvalitetsuppgradering. Precisionskonstruerad från insidan ut inspekteras varje komponent noggrant från materialval till slutmontering. Vi använder importerad hög kvalitetschips och integrerad svetsteknik för att säkerställa noggrann mätning och stabil prestanda. Skalet är gjort av höghållfast flamskyddande ABS-material, som är anti-aging, korrosionsbeständigt, stötsäkert och flamsäkert retardant. Varje produkt genomgår strikt åldringstest, noggrannhetskalibrering och tål spänningstest innan de lämnar fabriken. Den kan fungera stabilt under lång tid i tuffa industriella miljöer, med starkare säkerhetsprestanda och längre livslängd.

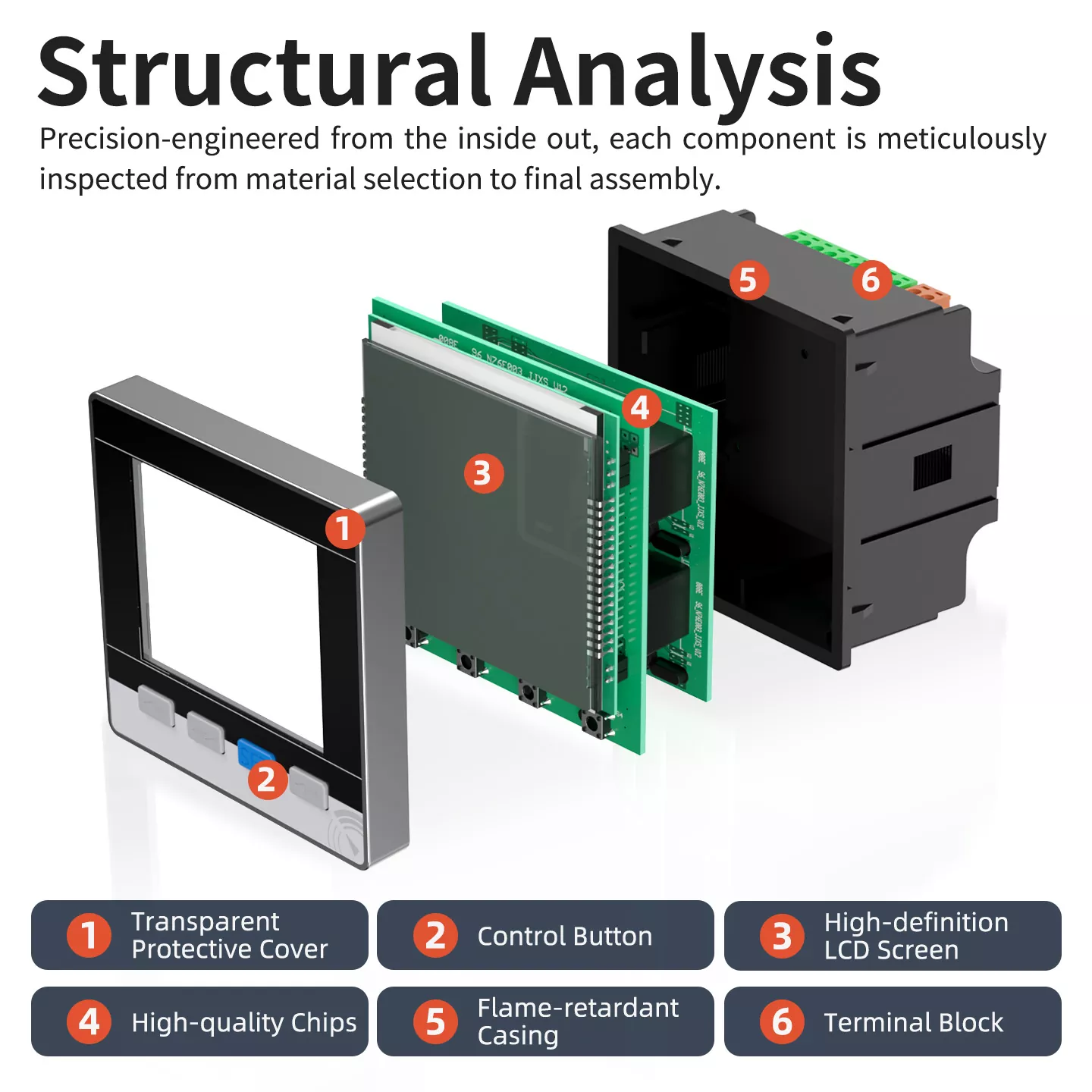

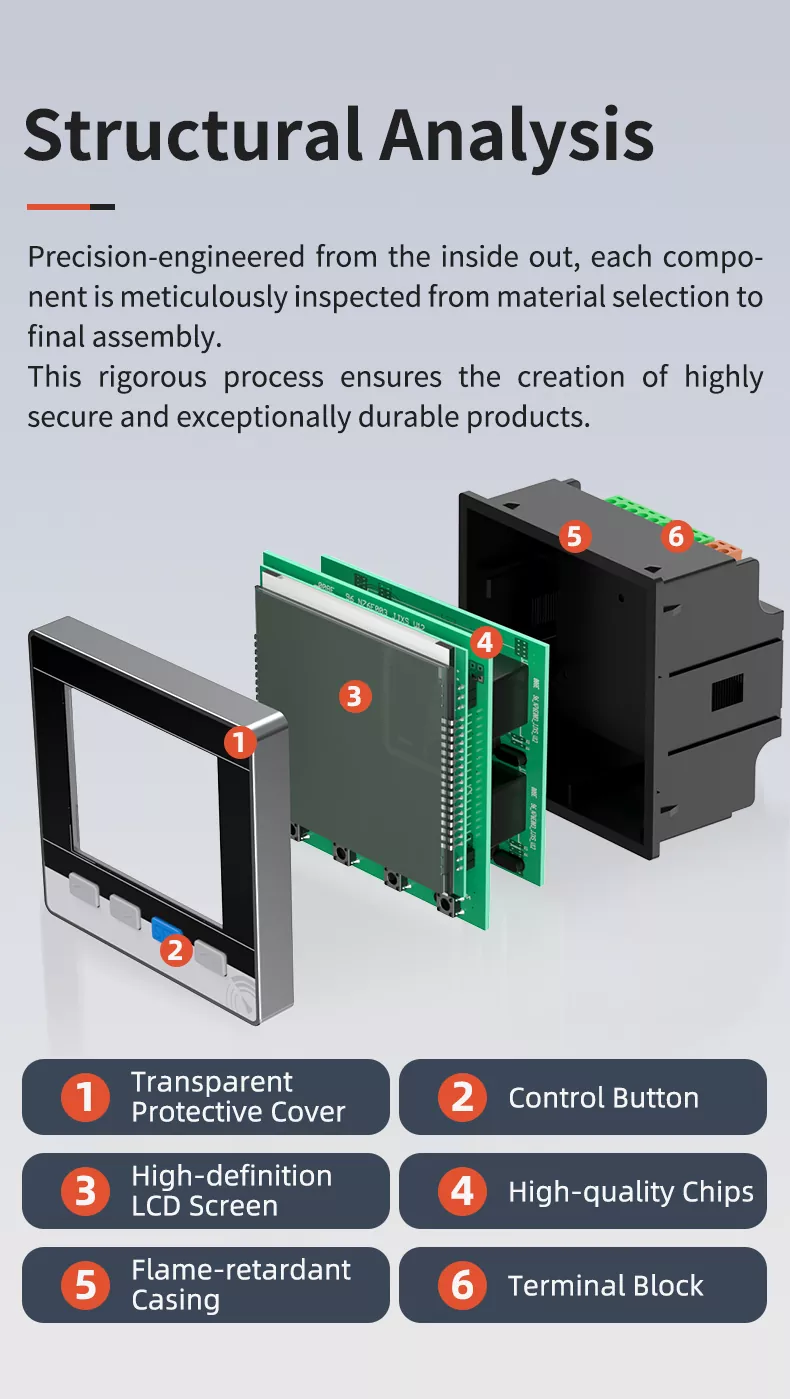

STRUKTURANALYS

Mätaren antar en kompakt och vetenskaplig struktur, inklusive 6 kärnkomponenter:

1. TRANSPARENT SKYDDSHÅLL: Skyddar skärmen från damm och fysisk skada, vilket säkerställer långvarig klarhet.

2. KONTROLLKNAPP: Känslig och lyhörd, stöder parameterinställning, datafråga och menynavigering.

3. HIGH DEFINITION LCD-SKÄRM: Stor teckenskärm, tydlig datavisualisering, stark antiinterferensförmåga.

4. HÖG KVALITETSchips: Importerade spån med integrerad svetsning, säkerställer 0,5 nivås mätnoggrannhet och stabil prestanda.

5. FLAMHÄMMANDE HÅLL: Höghållfast teknisk plast, anti-aging, korrosionsbeständig, ger tillförlitligt säkerhetsskydd.

6. TERMINALBLOCK: Material med hög ledningsförmåga, fast installation, enkel kabeldragning, med stark överbelastningsbeständighet och slitstyrka.

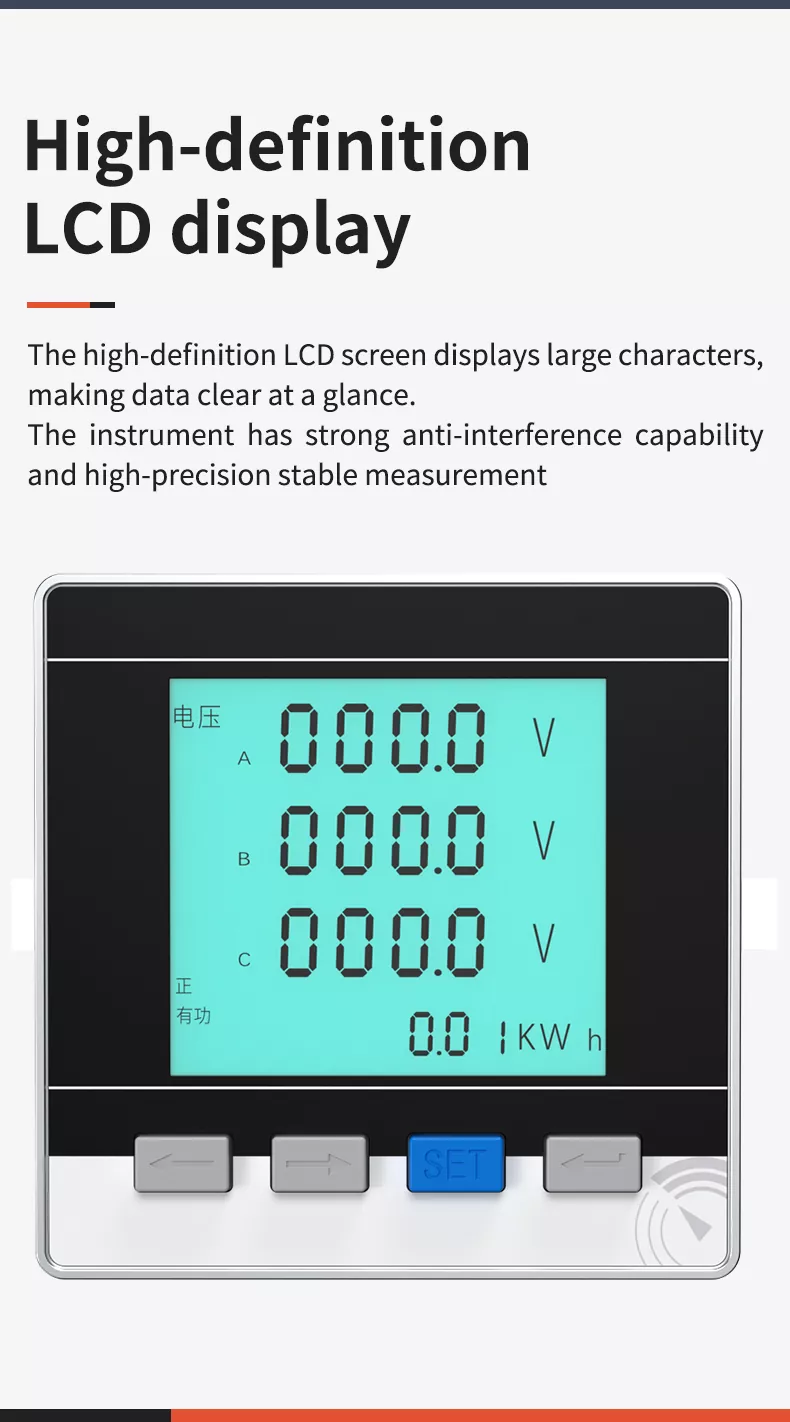

HIGH DEFINITION LCD-DISPLAY

Vår mätare är utrustad med en högupplöst LCD-skärm med stor teckendisplay. Den omfattande kraftdatan (spänning, ström, effekt, energi, etc.) är tydlig med ett ögonkast, vilket möjliggör enkel avläsning i olika installationsvinklar. Instrumentet har stark anti-interferensförmåga och stabil mätning med hög precision, vilket säkerställer exakta och pålitlig effektparameterövervakning även i komplexa industriella miljöer.

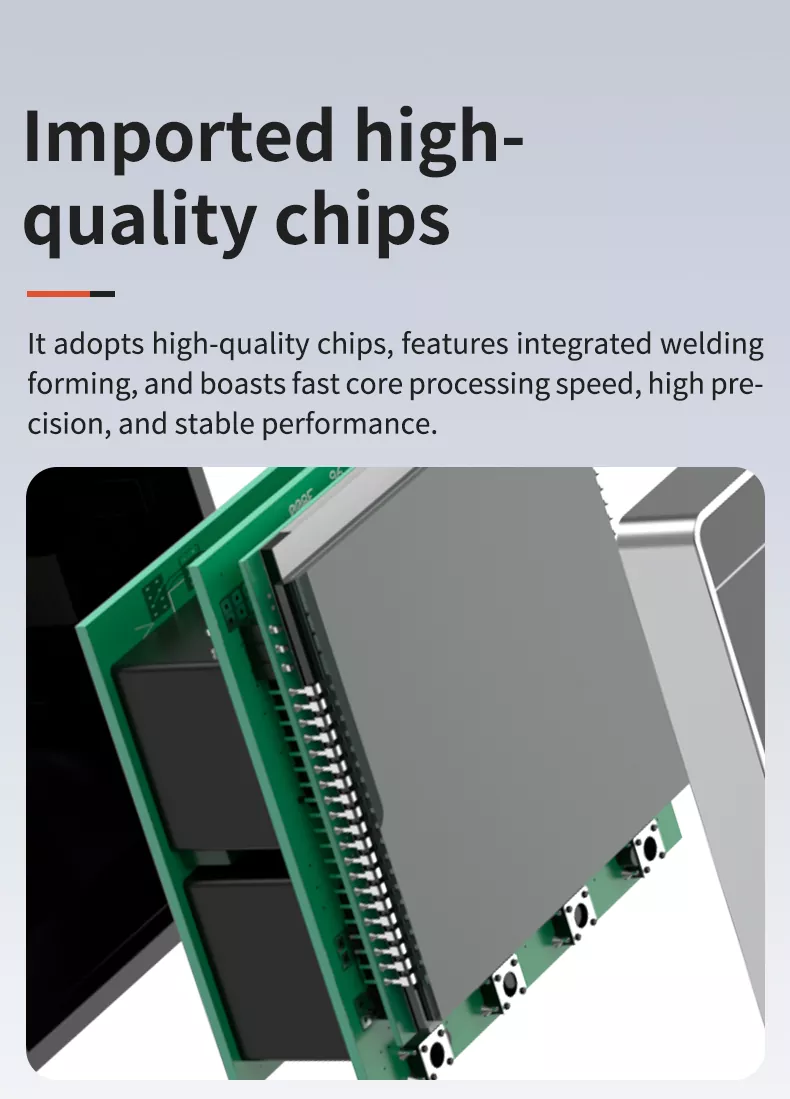

IMPORTERADE HÖGKVALITETSchips

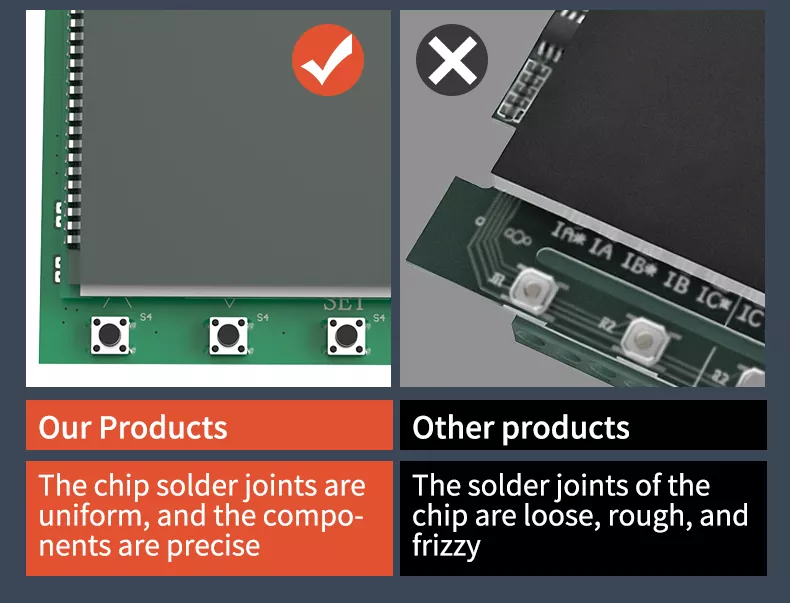

Genom att använda importerade högkvalitativa chips och integrerad svetsteknik säkerställer det snabb kärnbearbetningshastighet, hög precision och stabil prestanda. Mätnoggrannheten når 0,5 nivå, vilket möter internationell industri mätstandarder. Jämfört med andra produkter är våra spånlödningar enhetliga och exakta, och undviker lösa, grova och frissiga anslutningar, vilket säkerställer långtidsstabil drift av mätaren.

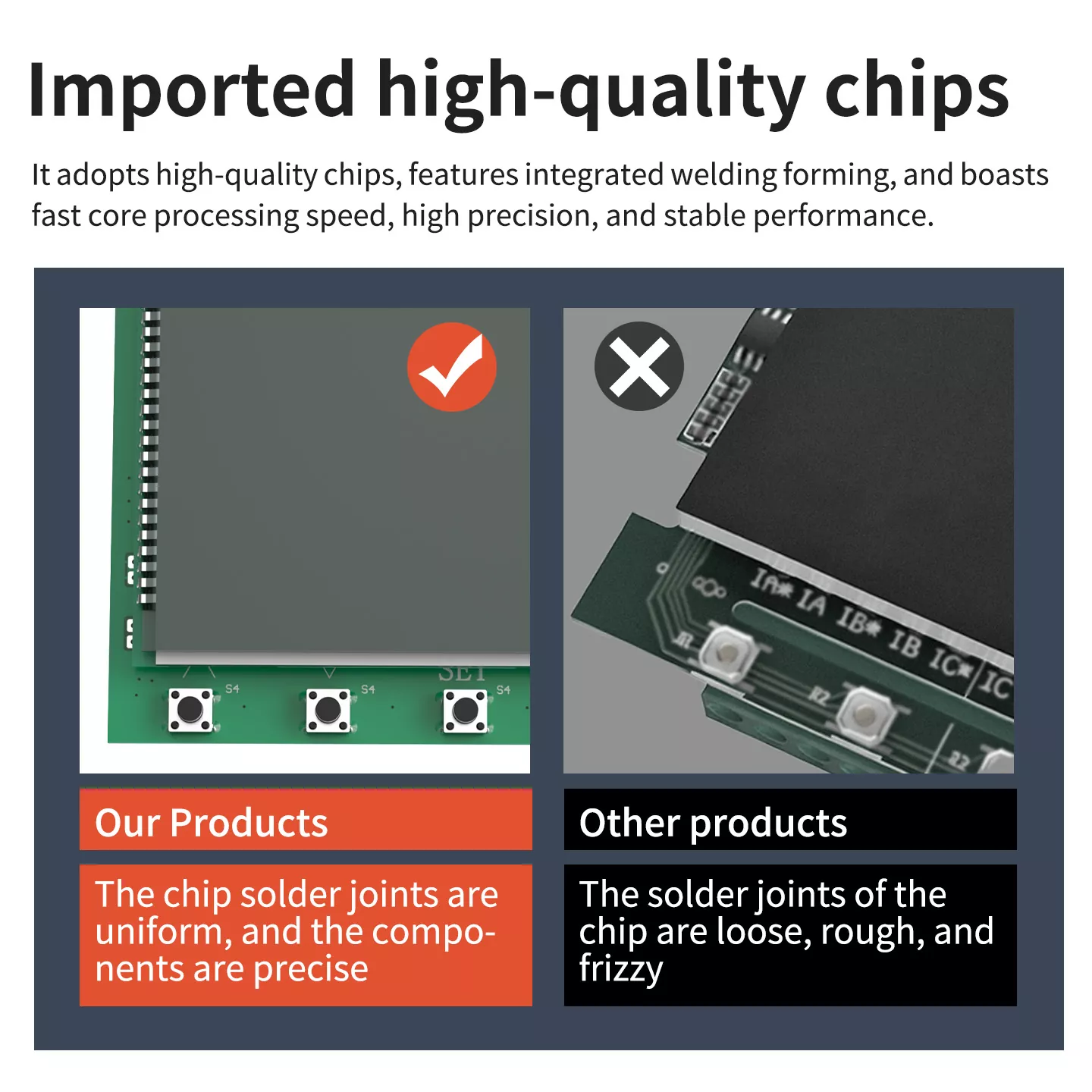

VÅRA PRODUKTER VS. ANDRA PRODUKTER

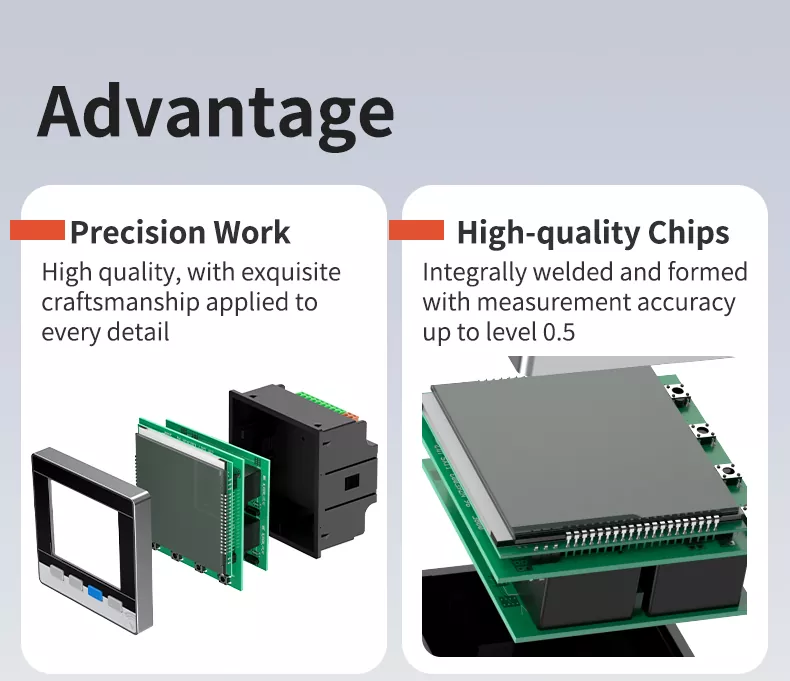

KÄRNEFÖRDEL

HÖG PRECISION: 0,5 nivås mätnoggrannhet, säkerställer noggrann övervakning av omfattande effektparametrar.

FLAMHÄMMANDE HÅLL: Höghållfast ABS-material som effektivt förhindrar bränder orsakade av kortslutning och överbelastning.

LÄTT INSTALLATION: Snäppmontering, alternativ för flera panelstorlekar, enkel kabeldragning, snabb installation.

STABIL PRESTANDA: Importerade högkvalitativa chips, integrerad svetsning, stark anti-interferensförmåga, lämplig för hårda miljöer.

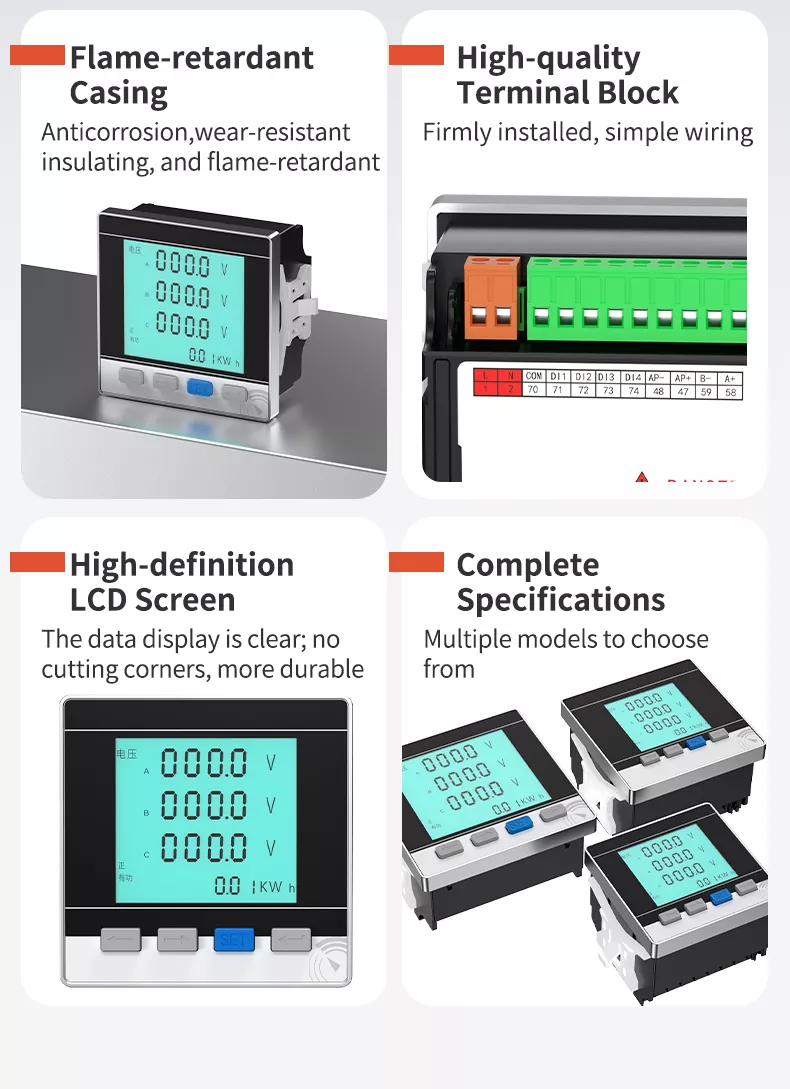

FYRA SÄLJPUNKTER

• FLAMHÄMMANDE HÅLL: Antikorrosion, slitstark, isolerande och flamskyddsmedel, vilket säkerställer långvarig säker användning.

• TERMINALBLOCK AV HÖG KVALITET: Fast installerad, enkel kabeldragning, bra ledningsförmåga, hög slitstyrka, säkerställer säker strömöverföring.

• HIGH DEFINITION LCD-SKÄRM: Tydlig datadisplay, stora tecken, inga skärande hörn, mer hållbar, lätt att läsa.

• FULLSTÄNDIG SPECIFIKATION: Flera panelstorleksalternativ (72×72 mm / 80×80 mm / 96×96 mm), som möter behoven för olika arbetsförhållanden.

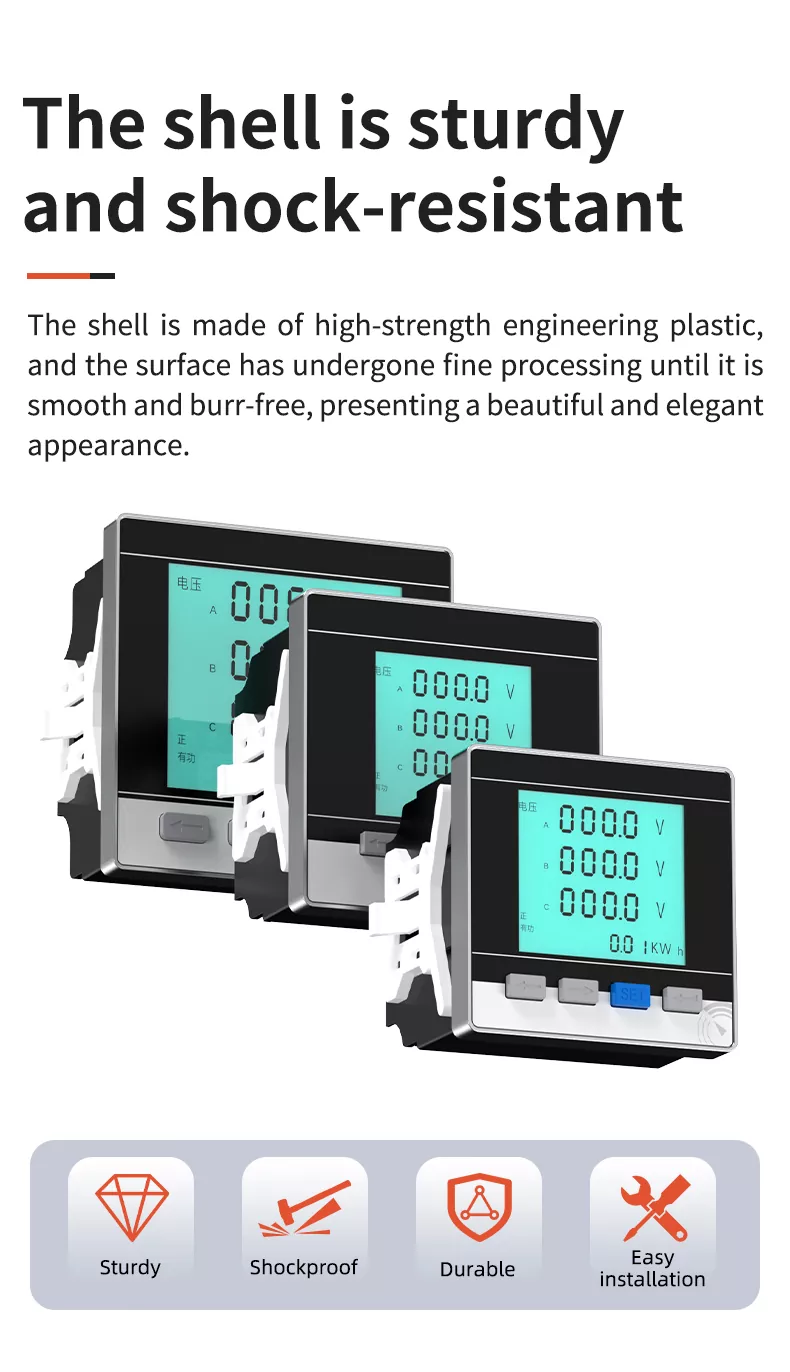

SKALET ÄR STADIGT OCH STÖTÅLIGT

Skalet är tillverkat av höghållfast teknisk plast och ytan har genomgått finbearbetning tills den är det slät och gradfri, vilket ger ett vackert och elegant utseende. Den har utmärkt stöttålighet och kompression motstånd, kan motstå daglig kollision och mekaniska vibrationer och kommer inte att deformeras eller skadas. Materialet är anti korrosion och anti-aging, lämplig för långvarig stabil användning i olika komplexa industriella miljöer, med en driftstemperaturintervall på  20~70°C (upp till 75°C).

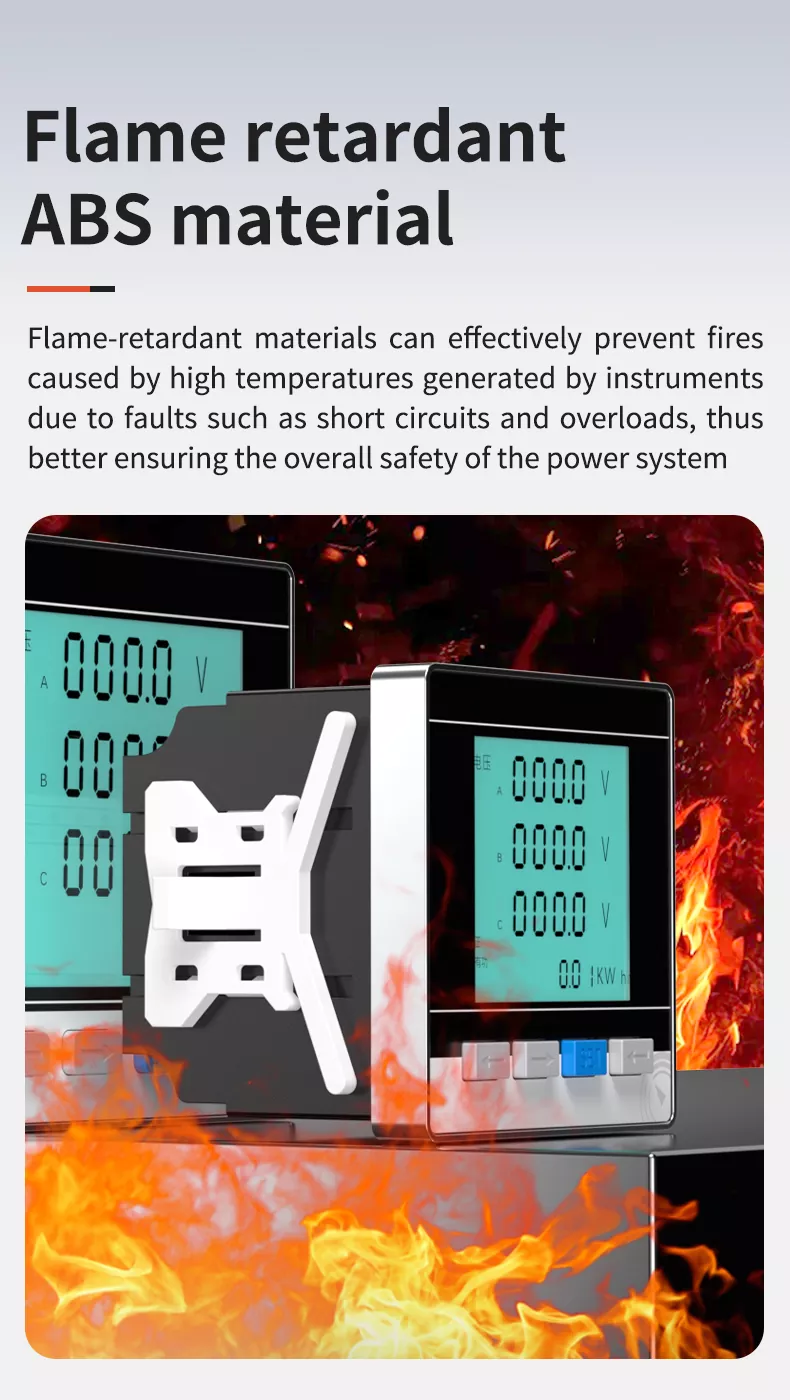

FLAMHÄMMANDE ABS-MATERIAL

Skalet antar högpresterande flamskyddsmedel ABS teknisk plast med utmärkt flamskyddsmedel och isoleringsegenskaper. Det kan effektivt hämma förbränning och förhindra bränder orsakade av höga temperaturer av instrument på grund av fel som kortslutningar och överbelastningar, vilket bättre säkerställer den övergripande säkerheten för kraftsystem. Materialet är också anti-korrosion och anti-aging, med lång livslängd.

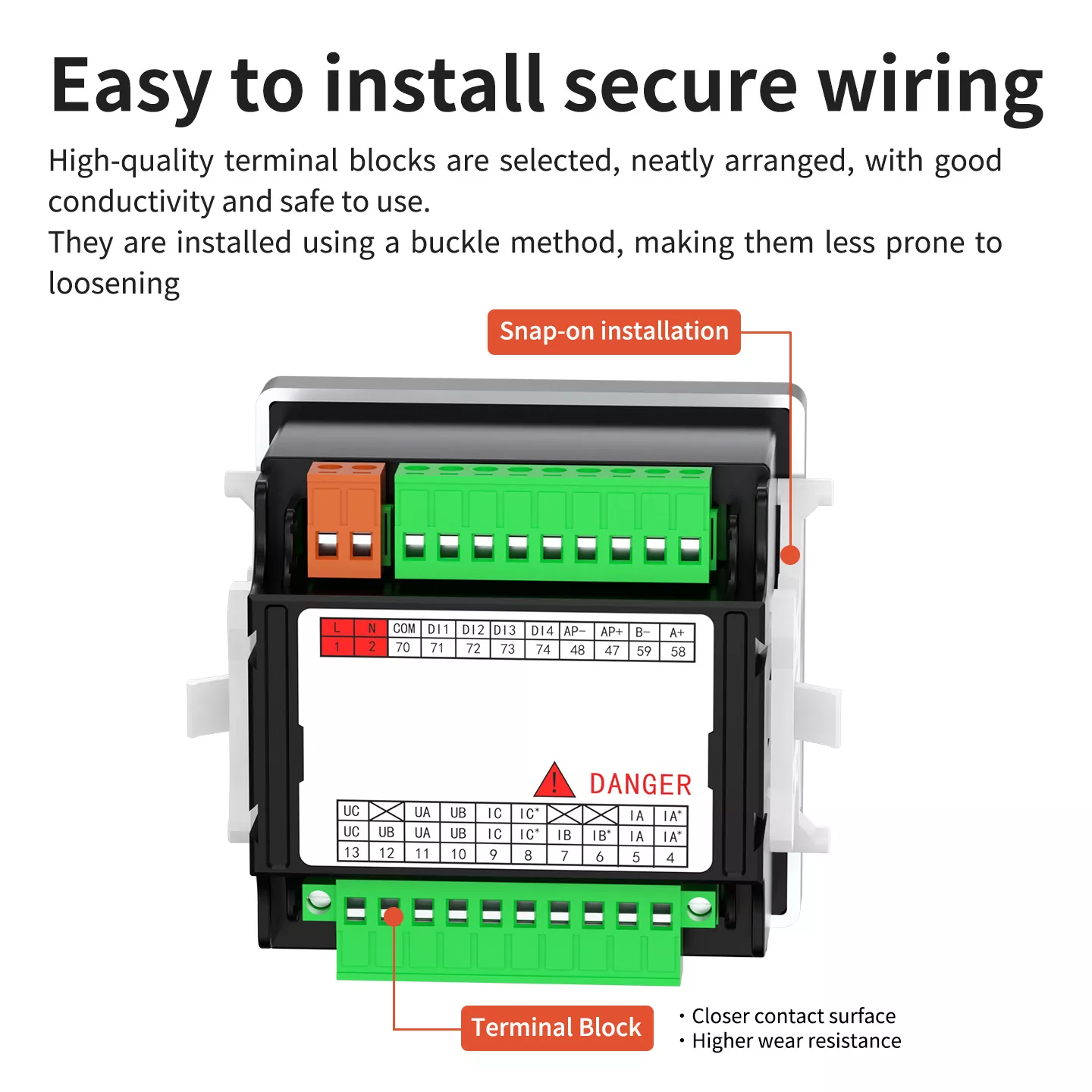

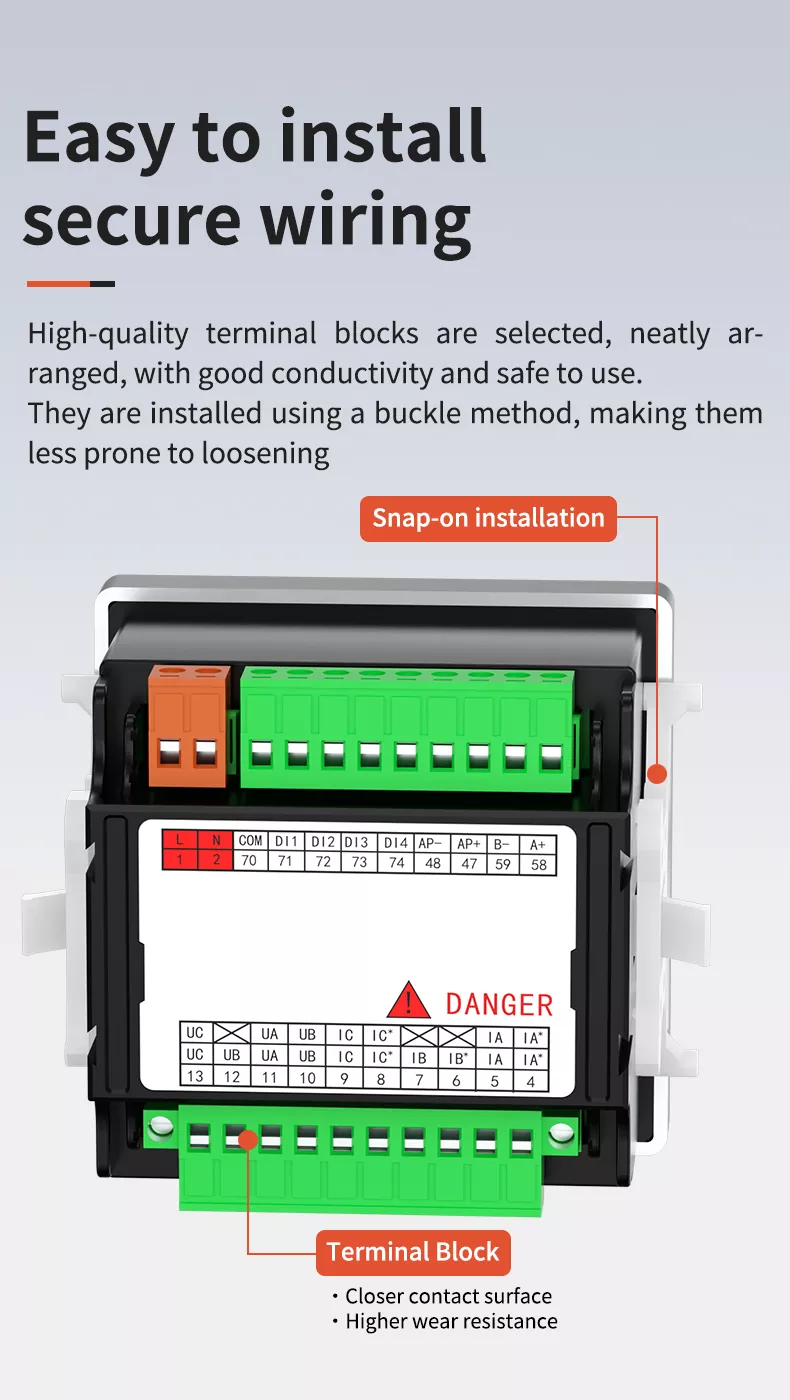

LÄTT ATT INSTALLERA OCH SÄKRA KABELDRAGNING

Mätaren använder snap-on-installation, som är enkel och snabb, utan behov av komplicerade verktyg. Sätt in mätaren i panelöppningen och fäst med de medföljande monteringsklämmorna. De högkvalitativa plintarna är snyggt arrangerade, med god ledningsförmåga och säker att använda. Terminallayouten är tydlig, med standardiserad märkning, vilket effektivt undviker fel kabeldragning. Den är kompatibel med olika distributionsskåp och elektrisk utrustning, lämplig för snabb användning i olika scenarier.

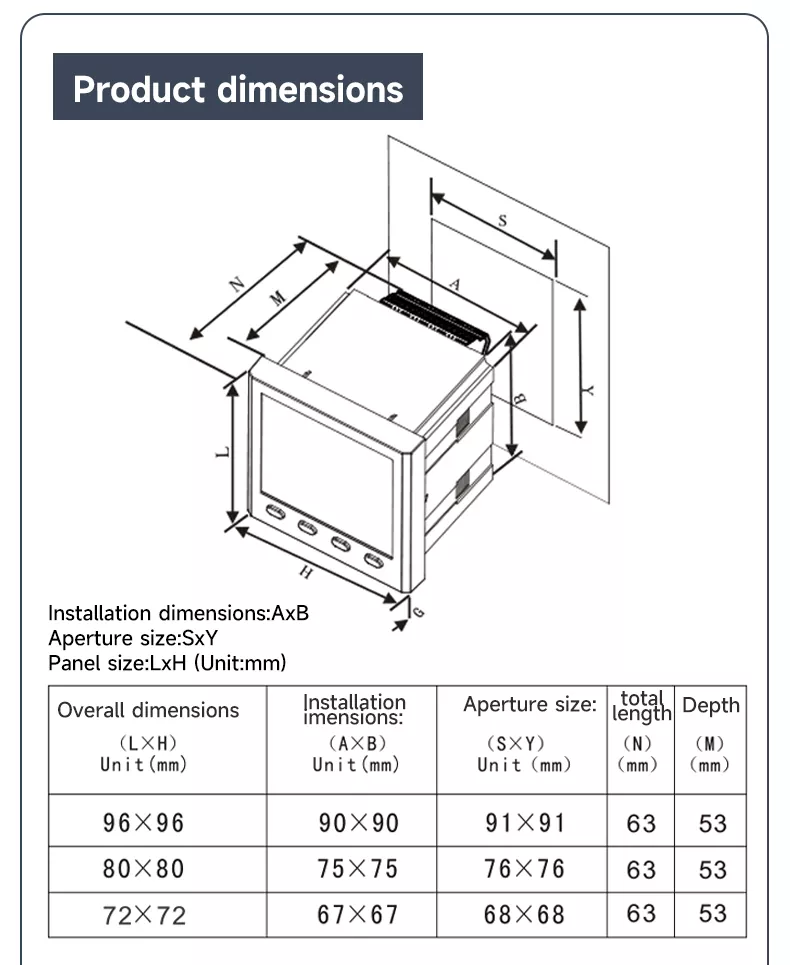

PRODUKTDIMENSIONER

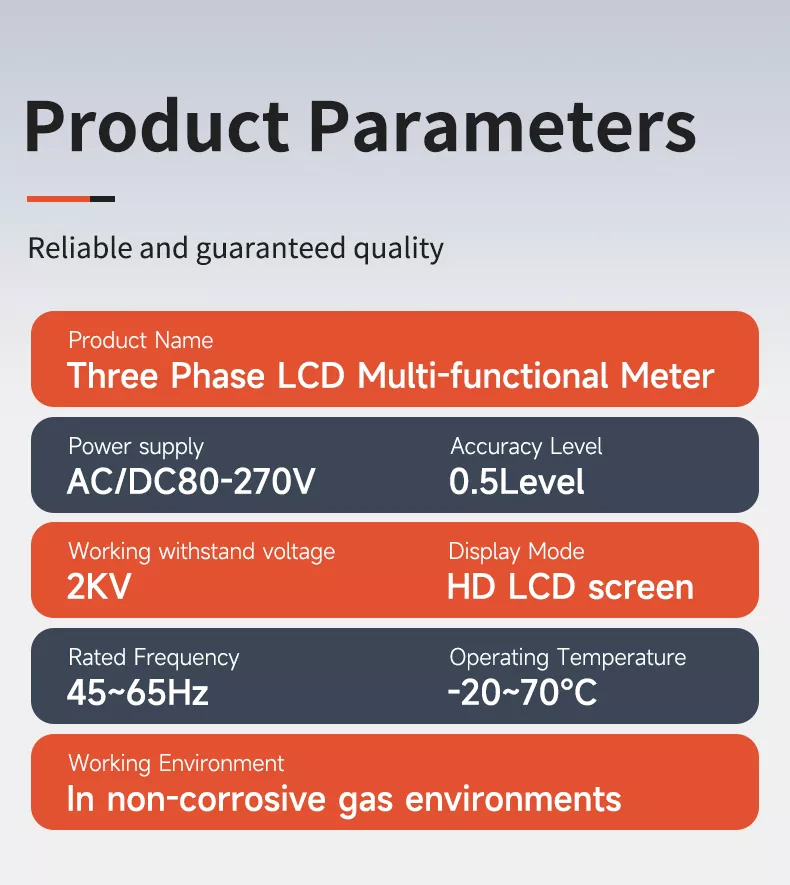

PRODUKTPARAMETRAR

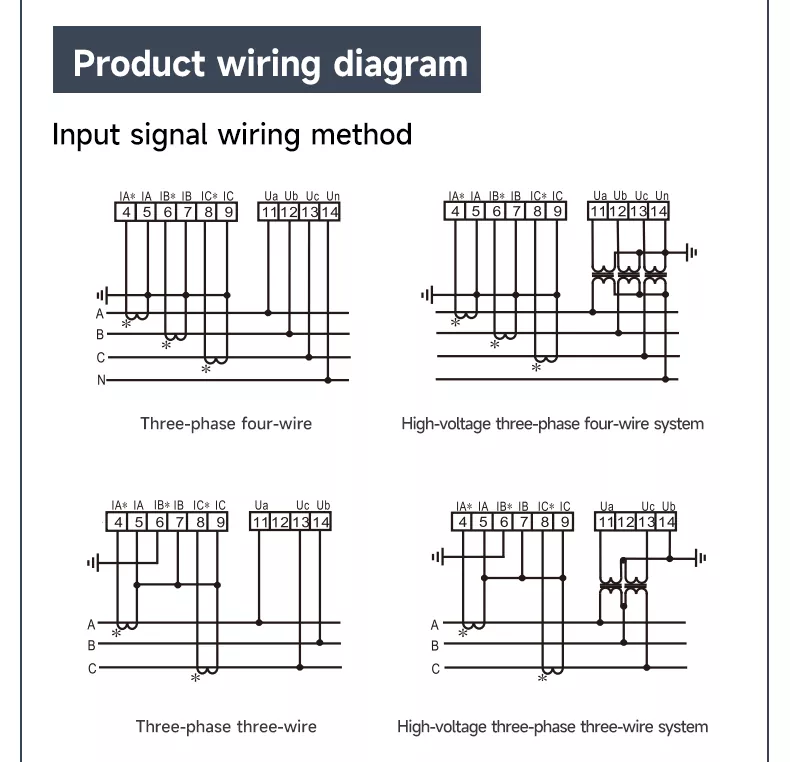

KABELSCHEMA OCH INSTRUKTIONER

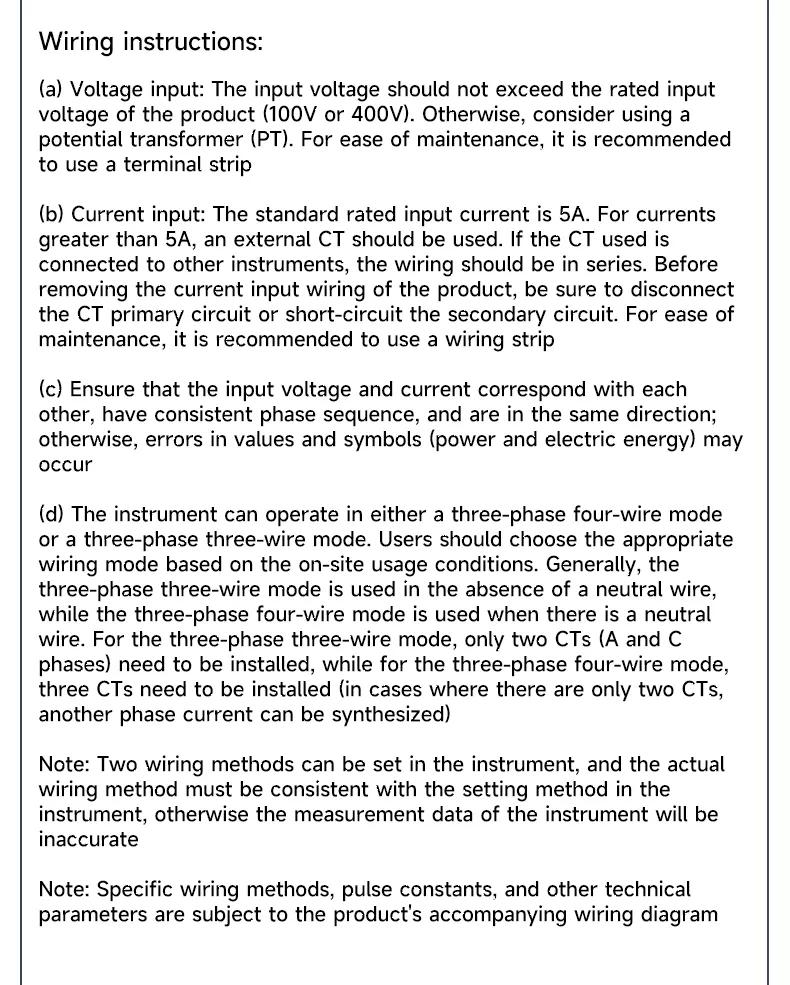

KABELINSTRUKTIONER

7. SPÄNNINGSINGÅNG: Ingångsspänningen bör inte överstiga den märkta inspänningen (100V eller 400V). Annars överväg att använda en potential transformator (PT).

8. AKTUELL INGÅNG: Standardinmatningsströmmen är 5A. För strömmar större än 5A bör en extern CT användas. Se till CT sekundära kretsar kortsluts innan kablarna tas bort.

9. FASSEKVENS: Se till att ingångsspänningen och strömmen överensstämmer med varandra, har konsekvent fasföljd och är i samma riktning.

10. KABELLÄGEN: Stöder både trefas tre-tråds- och trefas-fyra-trådskonfigurationer; ställ in läget i mätaren för att matcha faktiska ledningar.

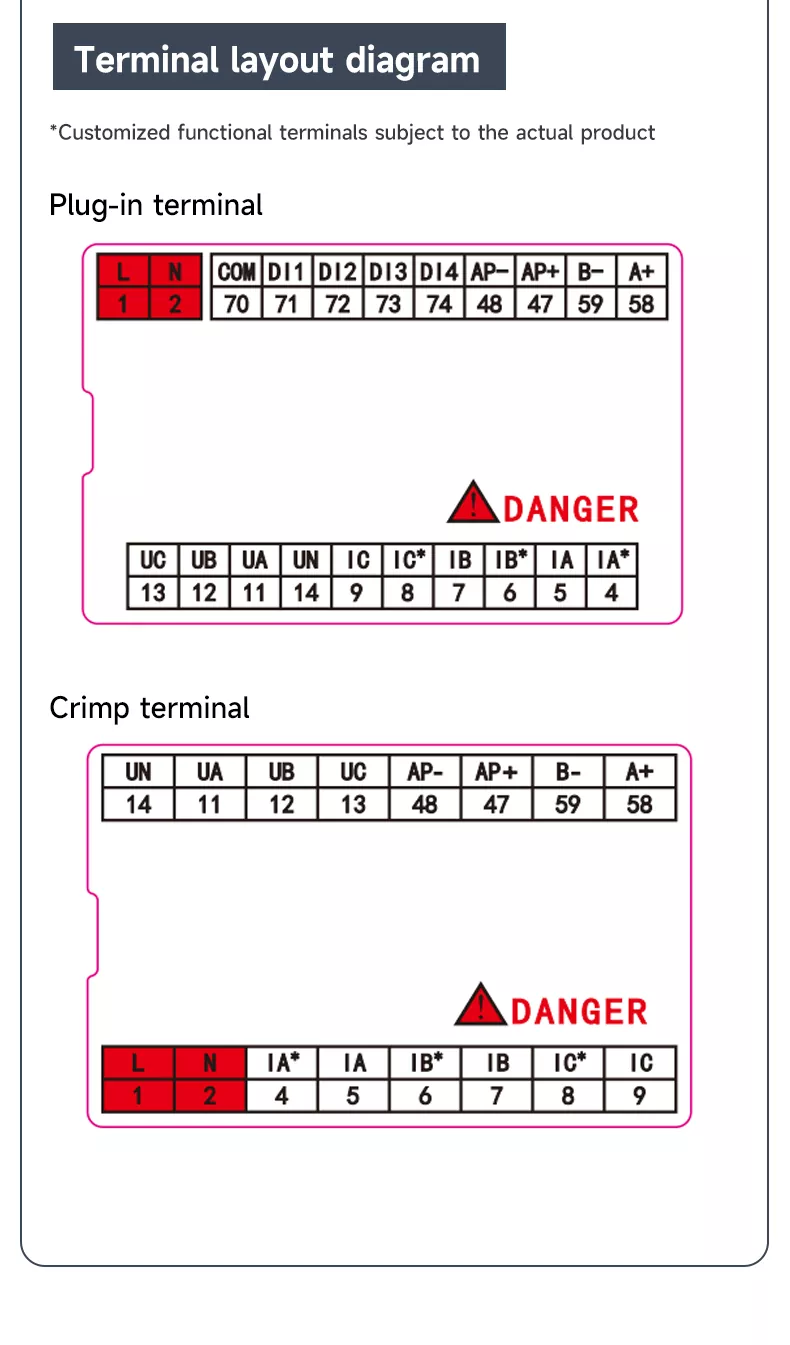

TERMINALLAYOUT

• PLUG IN TERMINAL: Inkluderar L/N-strömingång, DI/DO digital I/O, RS485-kommunikation (A+/B) och spännings-/strömingångar (UA/UB/UC/UN, IA/IB/IC).

• CRIMP TERMINAL: Optimerad för direkt ledning, med tydligt märkta ström-, kommunikations- och mätterminaler.

AUTORITATIV CERTIFIERING

Vår trefas LCD multifunktionsmätare har klarat professionell laboratorietester och certifiering, i linje med nationella och internationella industristandarder. Hela produktionsprocessen implementerar strikt kvalitetskontroll, inklusive noggrannhetskalibrering, motstå spänningstest, åldringstest och andra länkar, vilket säkerställer noggrannhet, säkerhet och stabilitet för varje produkt. Auktoritativ certifiering ger en stark garanti för globala kunders bulk upphandling och långsiktigt samarbete.

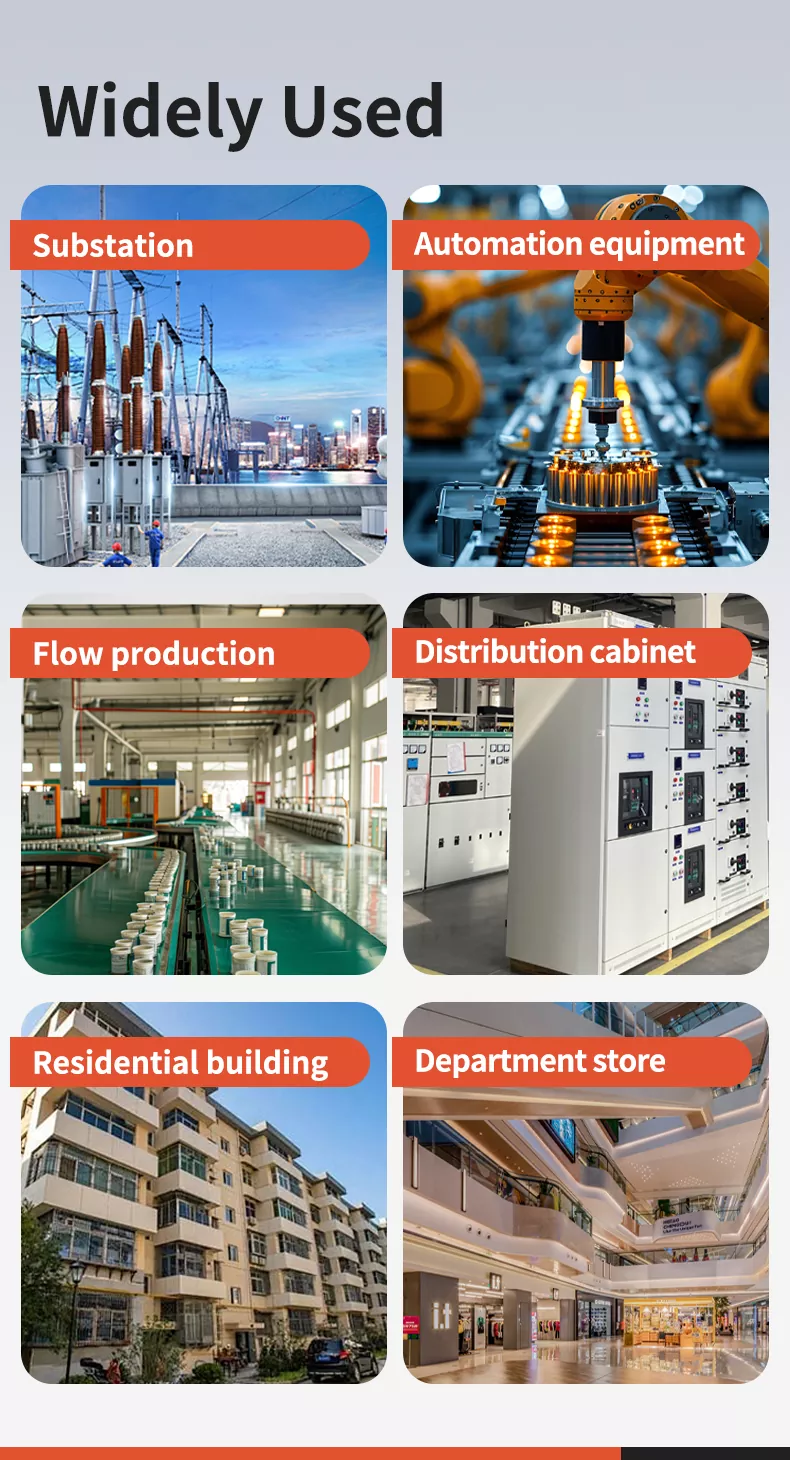

MYCKET ANVÄND

Vår trefas LCD multifunktionsmätare används ofta i:

• SUBSTATION: Effektövervakning och energihantering i realtid

• AUTOMATISK UTRUSTNING: Industriell processkontroll och effektparameterövervakning

• FLÖDESPRODUKTION: Övervakning och hantering av fabrikens energiförbrukning

• DISTRIBUTIONSKÅP: Lågspänningsdistributionssystem lastövervakning

• BOSTADSBYGGNAD: Styrning av energiförbrukning i lägenhetskomplex

• VARUHUS: Energimätning och övervakning av kommersiella byggnader

FAQ

1.VAD ÄR PRODUKTENS HUVUDFUNKTION?

Den används huvudsakligen för omfattande övervakning av trefaseffektparametrar, inklusive spänning, ström, effekt, energi, frekvens och effektfaktor, med programmerbara mätnings-, display- och digitala kommunikationsfunktioner.

2.VAD ÄR MÄTTNOGGRANNHETEN?

Den antar 0,5 nivås hög noggrannhet, som uppfyller internationella industriella mätstandarder, vilket säkerställer exakta och pålitlig effektparameterövervakning.

3.VILKA PANELSTORLEKAR ÄR TILLgängliga?

Vi erbjuder tre standardpanelstorlekar: 72×72 mm, 80×80 mm och 96×96 mm, med motsvarande installationsöppningar för att möta olika skåpdesignbehov.

4.VAD ÄR INSTALLATIONSMETODEN?

Den stöder snäppmontering på panelen, med enkel installation och demontering, lämplig för olika distributioner skåp och elutrustning.

5. STÖDDER DET FJÄRRKOMMUNIKATION?

Ja, den har en RS485-port med Modbus RTU-protokoll för sömlös integration i SCADA och energihantering system, som möjliggör fjärrövervakning och datainsamling.

6.VAD ÄR DRIFTSTEMPERATUROMRÅDET?

Produkten kan fungera stabilt vid  20~70°C (upp till 75°C), lämplig för olika industriella inomhus och utomhus miljöer.
